リセットブレーカ RB

電源ブレーカ自動再投入装置

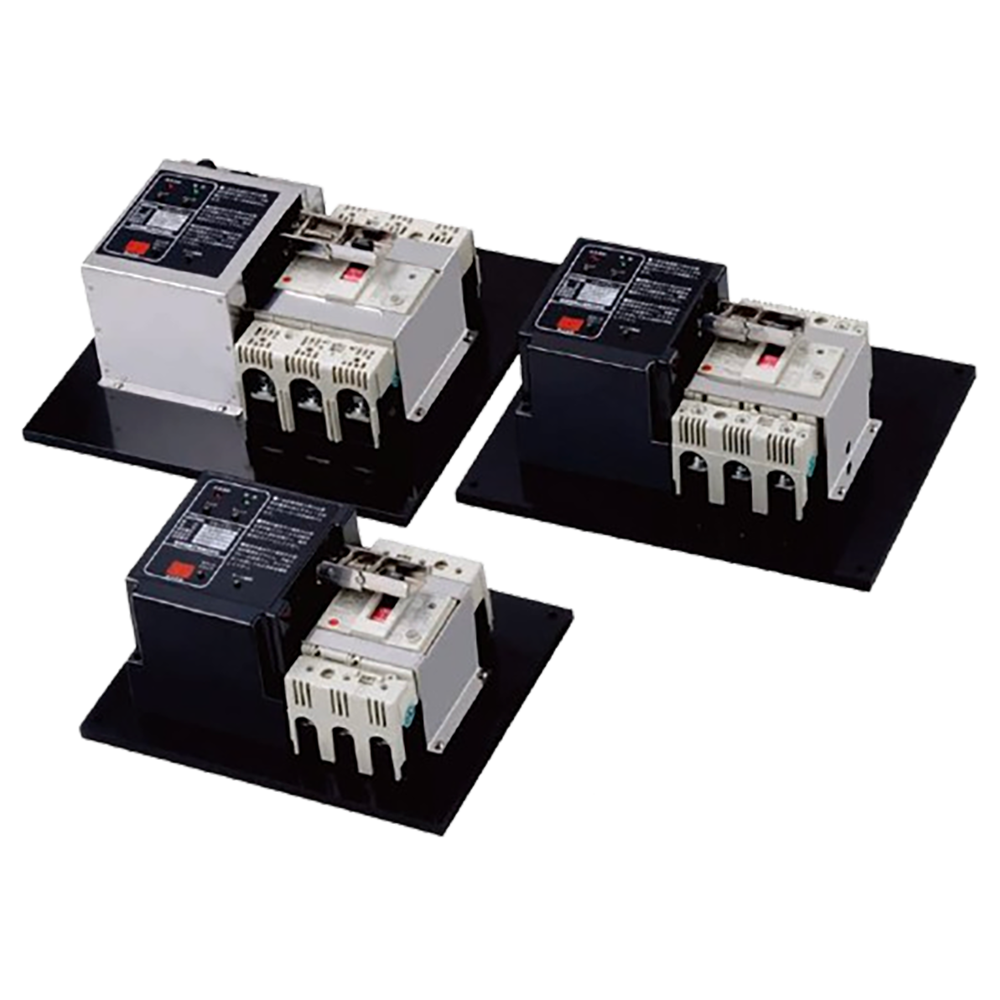

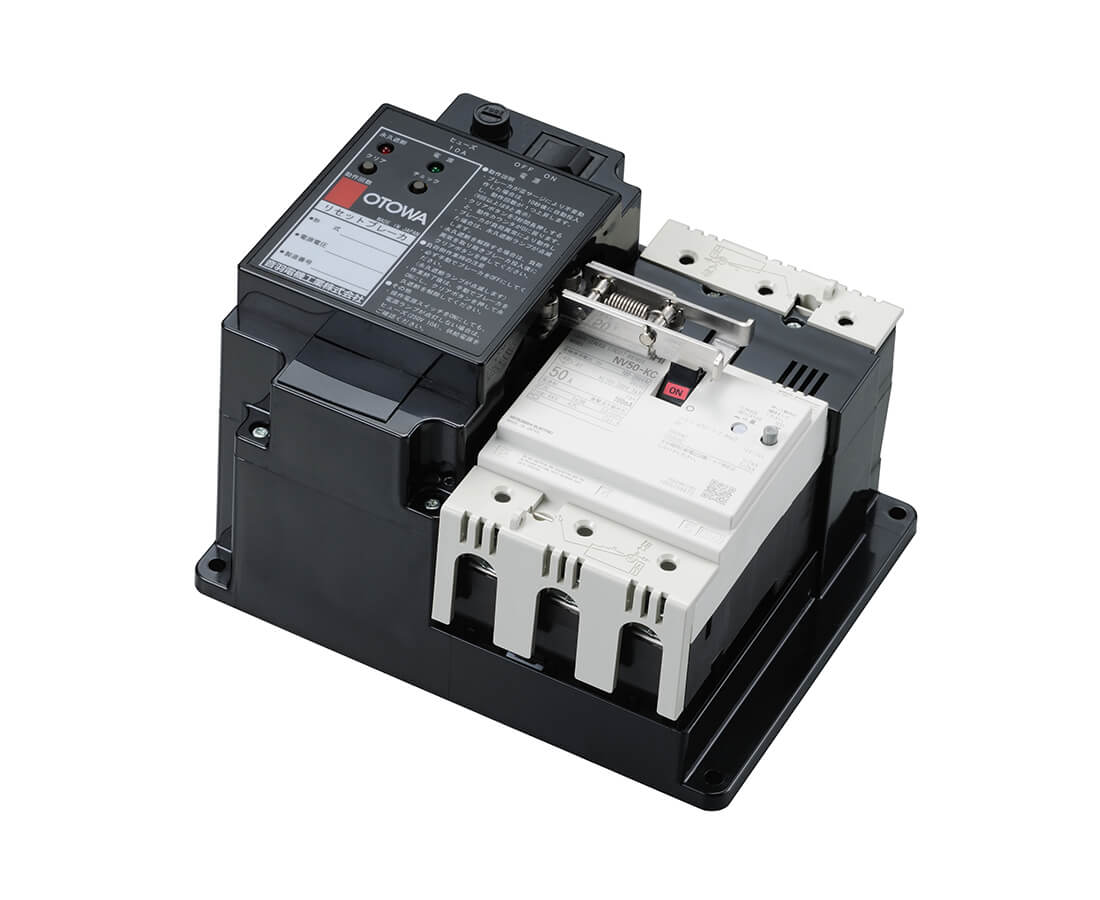

リセットブレーカ

RBシリーズ

  • 電源ブレーカ自動再投入装置

    雷サージ(又は開閉サージ)でブレーカが動作した場合のみ自動再投入
  • JISクラスⅠ・Ⅱ

特長

1.雷サージか負荷異常かを判別
電源ブレーカ自動再投入装置「リセットブレーカ」は雷サージ(又は開閉サージ)でブレーカが動作した場合のみ自動再投入し、地絡事故等負荷異常があった場合は再投入しません。作業員の負担を低減します。
2. 停電直前にブレーカが雷サージにより動作した場合でも、自動で再投入
3. 動作回数を記録
自動再投入動作の回数を管理でき、保守のための貴重なデータとなります。
4. 様々なブレーカタイプに対応
漏電ブレーカタイプ、ノーヒューズブレーカタイプ
5. コンパクト型もご用意(50Aフレームのみ)
電源盤へ組み込む際に省スペース化が図れます。
6. RoHS規制物質対応

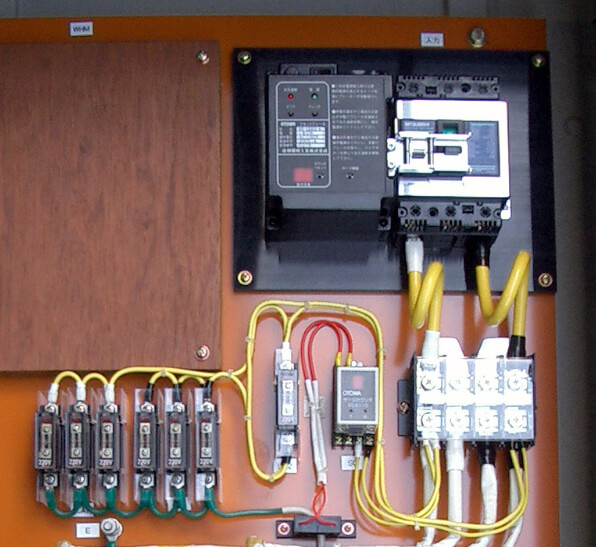

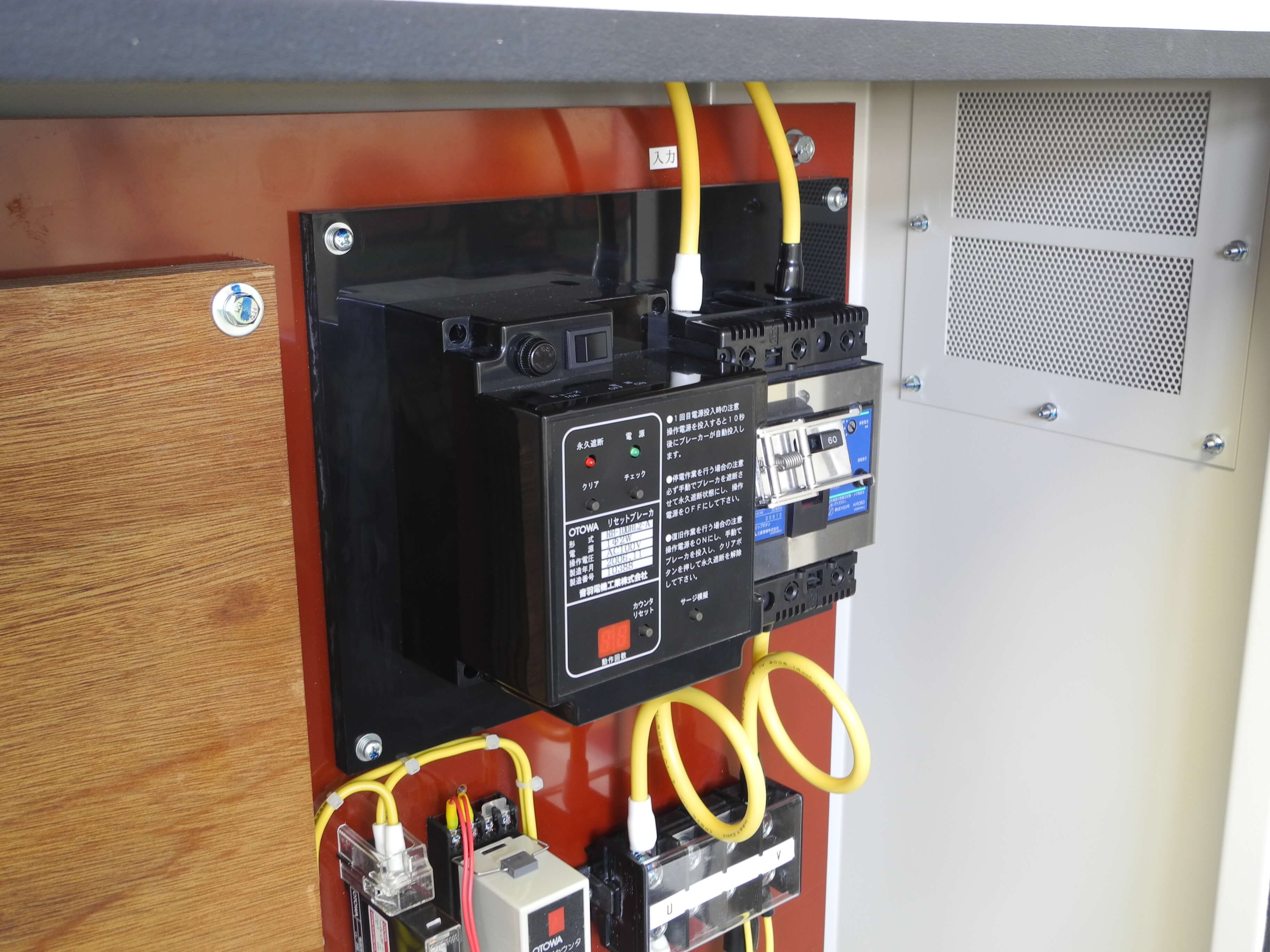

 電源ブレーカ自動再投入装置リセットブレーカの設置例

電源ブレーカ自動再投入装置リセットブレーカの設置例

 電源ブレーカ自動再投入装置リセットブレーカの設置例

電源ブレーカ自動再投入装置リセットブレーカの設置例

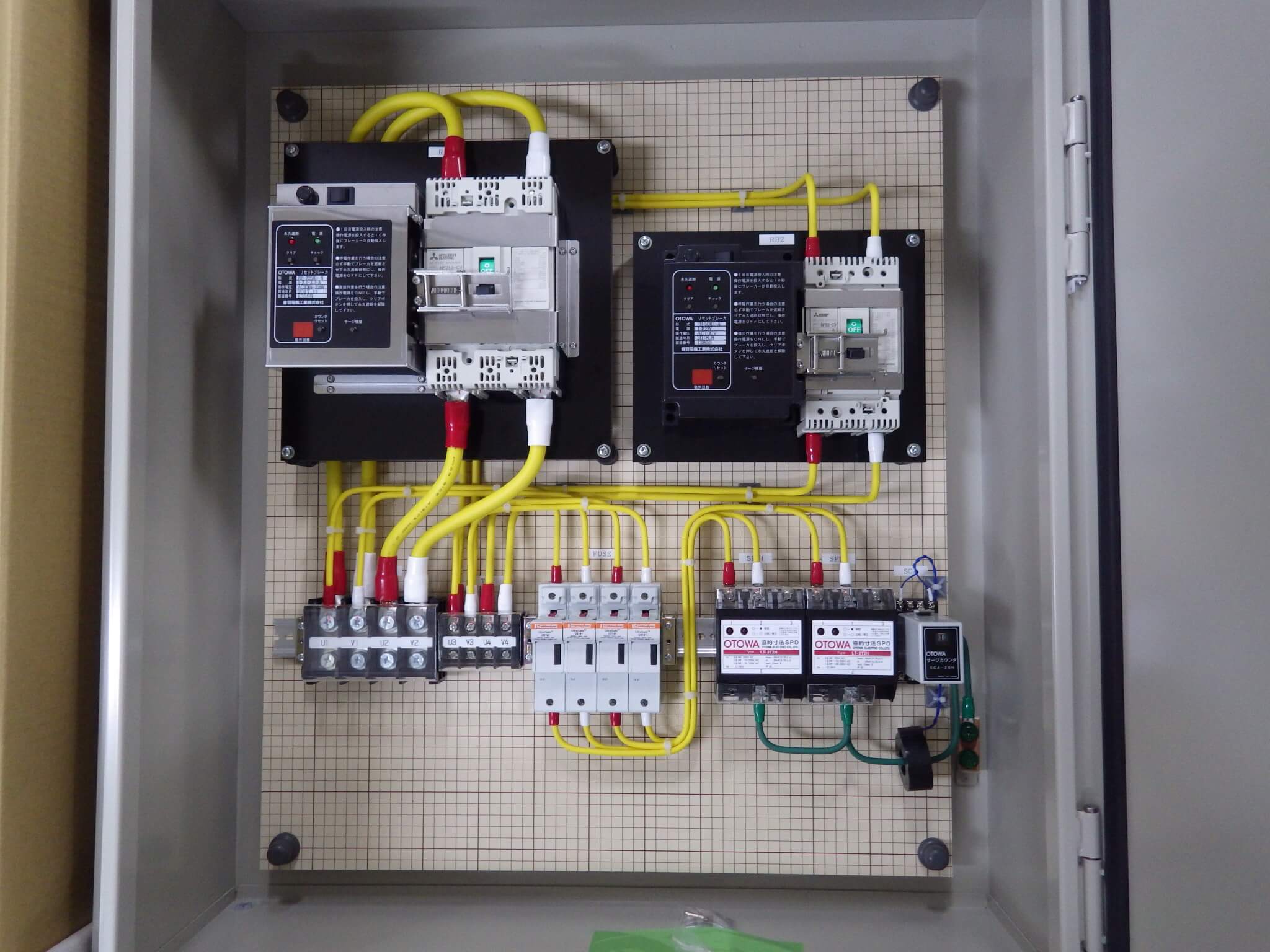

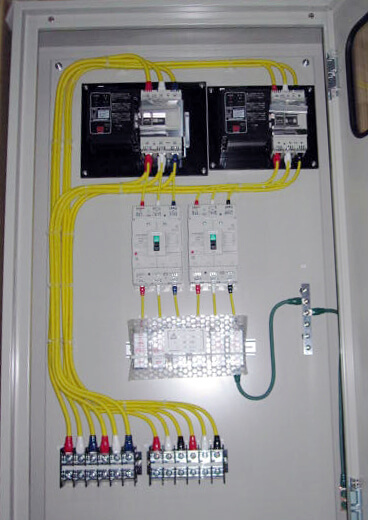

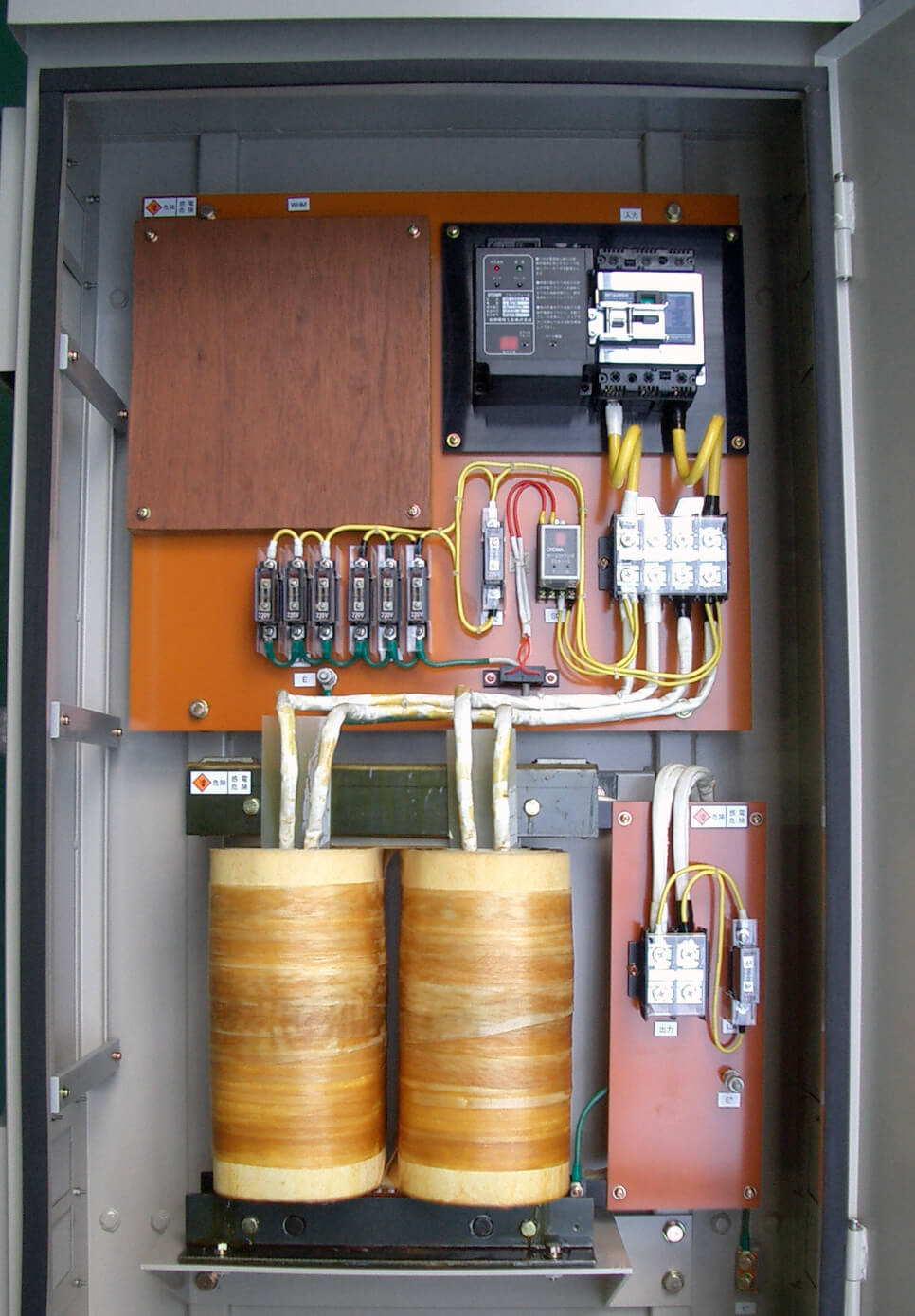

免雷盤への内蔵例

免雷盤への内蔵例

免雷盤への内蔵例

免雷盤への内蔵例

免雷盤への内蔵例

免雷盤への内蔵例

形式

リセットブレーカRBシリーズ

特性表

フレーム 30A フレーム 50A フレーム(コンパクト型) 50A フレーム
ブレーカ種別 漏電ブレーカ ノーヒューズ
ブレーカ
漏電ブレーカ ノーヒューズ
ブレーカ
漏電ブレーカ ノーヒューズ
ブレーカ
漏電ブレーカ ノーヒューズ
ブレーカ
①形式 RB-30EN-A
RB-30EN-B
RB-30E1-A
RB-30E1-B
RB-50EC2-A
RB-50EC2-B
RB-50NC2-A
RB-50NC2-B
RB-50EC-A
RB-50EC-B
RB-50NC-A
RB-50NC-B
RB-50KL1-A
RB-50KL1-B
RB-50KL1-N
RB-50K1-A
RB-50K1-B
RB-50K1-N
電源電圧 -A:1φ2W AC100V
-B:1φ2W AC200V
-A:1φ2W AC100V
-B:1φ2W AC200V
-A:1φ2W AC100V
-B:1φ2W AC200V
-B:1φ3W AC100-200V
-B:3φ3W AC200V
-A:1φ2W AC100V
-B:1φ2W AC200V、1φ3W AC100-200V、3φ3W AC200V 注1)
-N:1φ3W AC100-200V 中性線欠相保護付
②定格電流 15、20、30A 6、10、
15、20、30A
10、15、20、30、40、50A 10 注2)、15、20、30、
40、50、60A
③定格感度電流 30mA 30、100mA 30、100mA 30mA、
100-200-500mA
極数 2極 3極(2極使用の場合は両端使用)
定格遮断容量 1.5kA(AC100-200V) 5kA(AC100-200V) 7.5kA(AC100-200V)
耐雷性能(対地間) 30kV(1.2/50μs)
再投入条件 サージによりトリップした場合
再投入時間 10秒
永久遮断条件 手動によるトリップ
過負荷によるトリップ
漏電による
トリップ
漏電による
トリップ
漏電による
トリップ
漏電による
トリップ
中性線欠相保護付ブレーカの場合、中性線欠相によるトリップ
動作回数表示 0~99回
(100回以上は99回で表示)
0~9回(9回以上は9回で表示) 0~99回
(100回以上は99回で表示)
動作チェック チェックボタンでモータ回転機構と動作回数表示のチェック チェックボタンでモータ回転機構と動作回転表示
及び制御回路系のチェック
チェックボタンでモータ回転機構と動作回数表示のチェック
消費電流 待機時 20mA以下 50mA以下 50mA以下 50mA以下
動作時 50mA以下 150mA以下 150mA以下 150mA以下
使用温度範囲 -10℃~+50℃
質量 約1.0kg 約1.3kg 約1.5kg 約2.4kg
  • 注1)225Aフレームは3φ3W AC220Vにも対応しています。
  • 注2)中性線欠相保護付のブレーカには対応しておりません。
フレーム 100A フレーム 225A フレーム
ブレーカ種別 漏電ブレーカ ノーヒューズ
ブレーカ
漏電ブレーカ ノーヒューズ
ブレーカ
①形式 RB-100KL1-A
RB-100KL1-B
RB-100KL1-N
RB-100K1-A
RB-100K1-B
RB-100K1-N
RB-225KL1-A
RB-225KL1-B
RB-225KL1-N
RB-225K1-A
RB-225K1-B
RB-225K1-N
電源電圧 -A:1φ2W AC100V
-B:1φ2W AC200V、1φ3W AC100-200V、3φ3W AC200V 注1)
-N:1φ3W AC100-200V 中性線欠相保護付
②定格電流 60、75、100、125A 125、150、175、200、225、250A
③定格感度電流 30mA、
100-200-500mA
30mA、
100-200-500mA
極数 3極(2極使用の場合は両端使用)
定格遮断容量 30kA(AC100-200V) 36kA(AC100-200V)
耐雷性能(対地間) 30kV(1.2/50μs)
再投入条件 サージによりトリップした場合
再投入時間 10秒
永久遮断条件 手動によるトリップ
過負荷によるトリップ
漏電による
トリップ
漏電による
トリップ
中性線欠相保護付ブレーカの場合、中性線欠相によるトリップ
動作回数表示 0~99回(100回以上は99回で表示)
動作チェック チェックボタンでモータ回転機構と動作回数表示のチェック
消費電流 待機時 50mA以下 50mA(100mA)以下 注3)
動作時 150mA以下 150mA(200mA)以下 注3)
使用温度範囲 -10℃~+50℃
質量 約2.8kg 約4.5kg
  • 注1)225Aフレームは3φ3W AC220Vにも対応しています。
  • 注3)(  )内はAC100V品の消費電流値です。

用途

電源ブレーカ自動再投入装置(自動復帰ブレーカ、オートリセットブレーカ
ブレーカの動作により電源が停止した際、一刻も早い復旧が求められますが、現地に駆け付けて復旧させるには手間も時間もかかります。
リセットブレーカは、作業員が現場に出向く負担や設備停止による損失を最小限に抑えます。

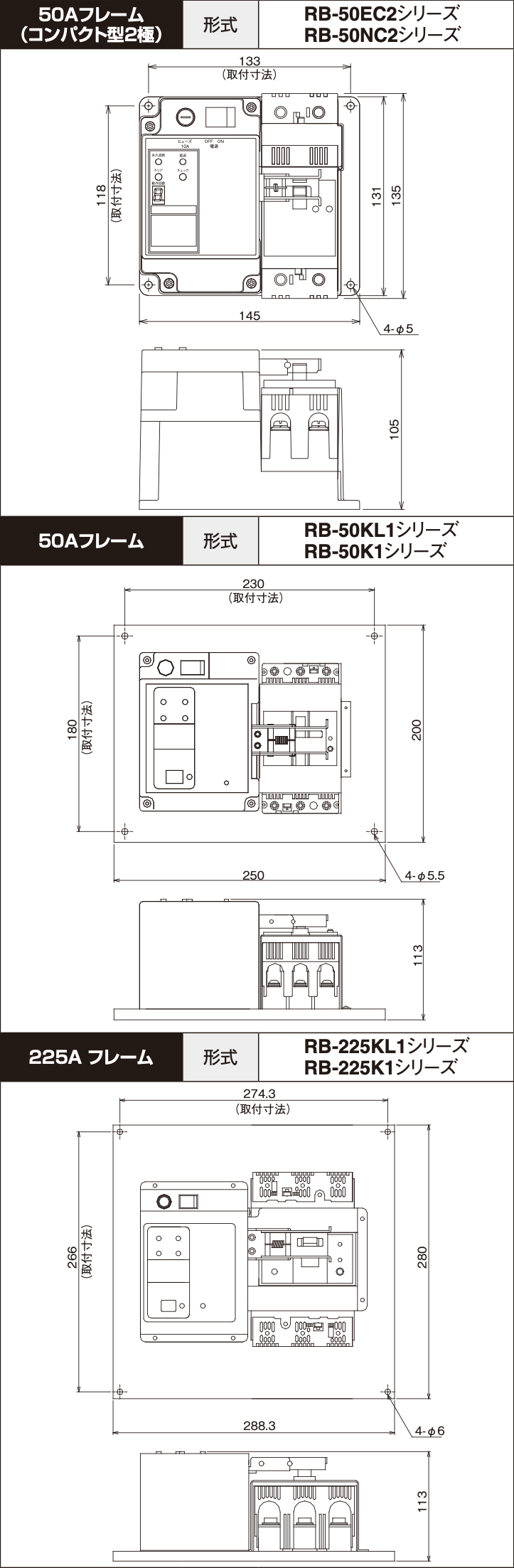

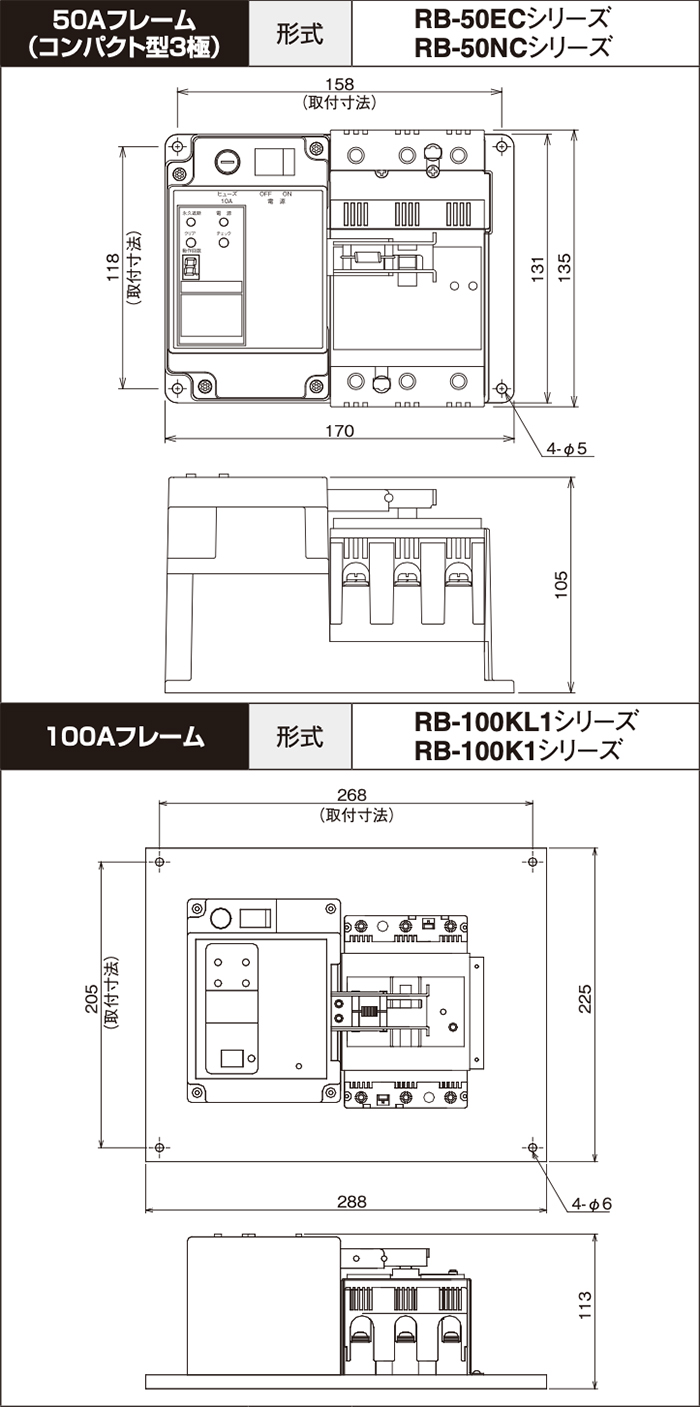

外形寸法図

リセットブレーカRBシリーズ
リセットブレーカRBシリーズ
