CS-BNCJJ75-T90HD2, CS-BNCJJ75-T90FG2, CS-BNCJJ75-T230HD2, CS-BNCJJ75-T230FG2

ハイビジョンITVカメラ用SPD

CS-BNCJJ75-T90HD2, CS-BNCJJ75-T90FG2,
CS-BNCJJ75-T230HD2, CS-BNCJJ75-T230FG2

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. ITV・監視カメラを雷サージから保護
2. ハイビジョンのITVカメラで使用される各種信号伝送規格に対応
  • ・SD-SDI
  • ・HD-SDI
  • ・EX-SDI
  • ・HDCVI
  • ・HD-TVI
  • ・AHD
3. 電源重畳に対応
4. RoHS規制物質対応

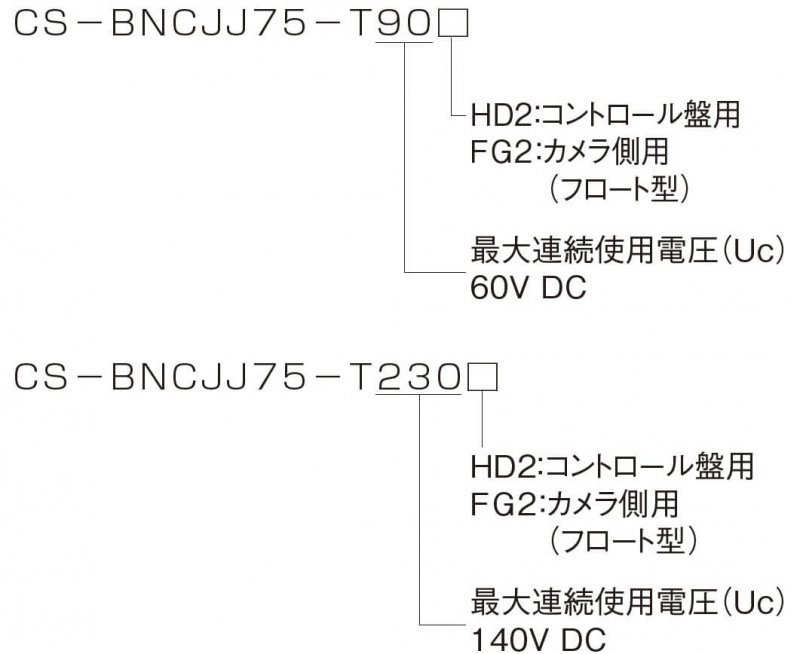

形式

CS-BNCJJ75-T90HD2, CS-BNCJJ75-T90FG2, CS-BNCJJ75-T230HD2, CS-BNCJJ75-T230FG2

特性表

形式 伝送周波数帯域 最大連続使用
電圧Uc
最大許容
電力
挿入損失 VSWR コネクタ インピーダンス 電圧防護レベルUp インパルス耐久性注1)
100kHz~1.5GHz 1.5GHz~2.2GHz 2.2GHz~3.0GHz 100kHz~1.5GHz 1.5GHz~2.2GHz 2.2GHz~3.0GHz 線間 対地間 C2(8/20μs) D1(10/350μs)
CS-BNCJJ75-T90HD2 100kHz~3.0GHz 60V DC 50W 0.2dB以下 0.4dB以下 0.6dB以下 1.1以下 1.2以下 1.4以下 BNC型 75Ω - 630V 20kA 2.5kA
CS-BNCJJ75-T90FG2 100kHz~3.0GHz 60V DC 50W 0.2dB以下 0.4dB以下 0.6dB以下 1.1以下 1.2以下 1.4以下 BNC型 75Ω 630V 700V 20kA 2.5kA
CS-BNCJJ75-T230HD2 100kHz~3.0GHz 140V DC 50W 0.2dB以下 0.4dB以下 0.6dB以下 1.1以下 1.2以下 1.4以下 BNC型 75Ω - 650V 20kA 2.5kA
CS-BNCJJ75-T230FG2 100kHz~3.0GHz 140V DC 80W 0.2dB以下 0.4dB以下 0.6dB以下 1.1以下 1.2以下 1.4以下 BNC型 75Ω 650V 800V 20kA 2.5kA
  • 注1)カテゴリC2、D1に対応。インパルス耐久性C2:8/20μs 20kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)

用途

同軸ケーブル(coaxial)から侵入する雷サージから機器を保護。
ITV・監視カメラ、BNC型コネクタを使用した機器。
CS-BNCJJ75-T90HD2,CS-BNCJJ75-T230HD2:コントロール盤側(受像機側)
CS-BNCJJ75-T90FG2,CS-BNCJJ75-T230FG2:カメラ側(カメラ側を単独接地した場合)

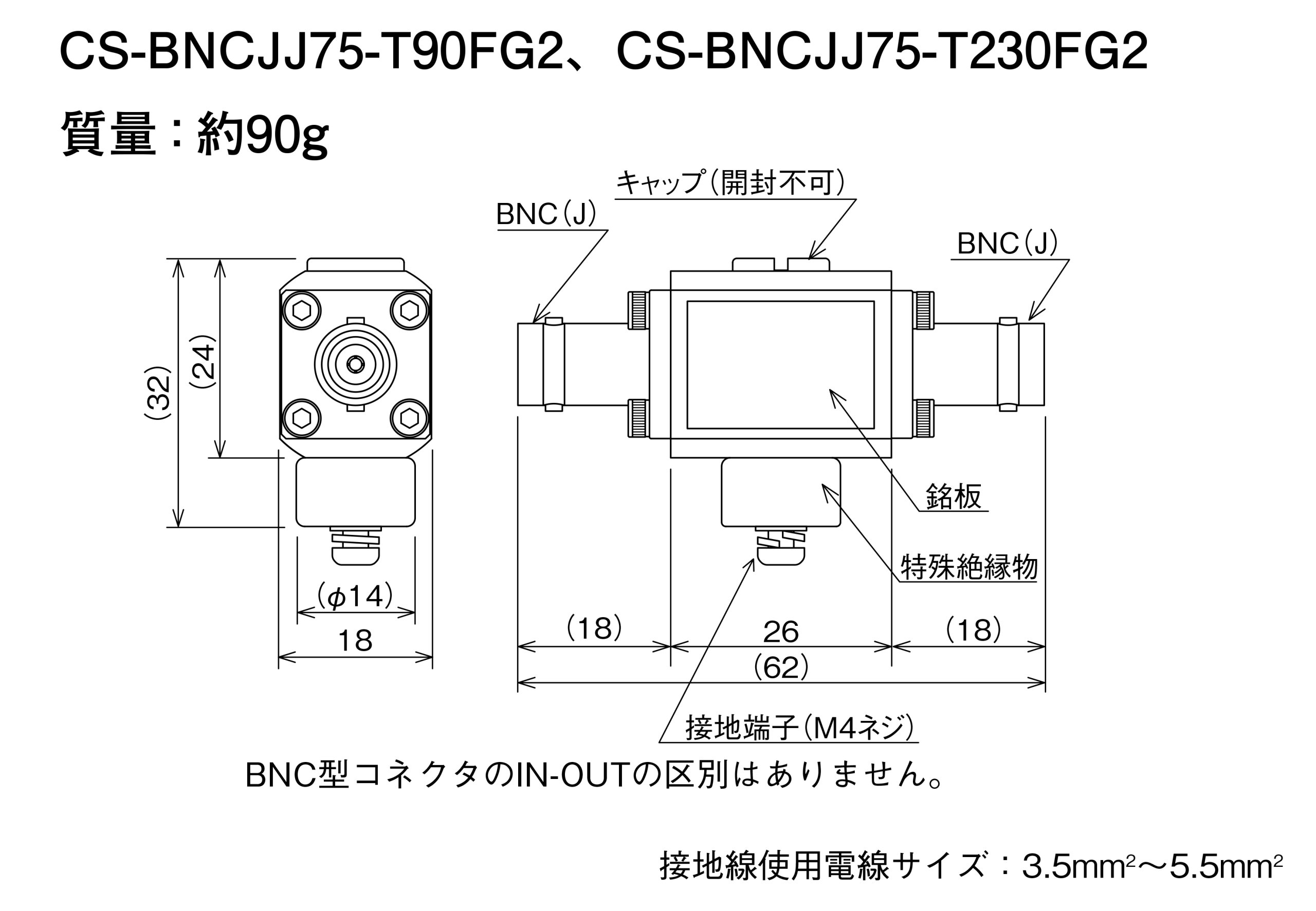

外形寸法図

CS-BNCJJ75-T90HD2, CS-BNCJJ75-T90FG2, CS-BNCJJ75-T230HD2, CS-BNCJJ75-T230FG2
