サージシェルタ SSシリーズ

SSシリーズ

  • 高性能三重シールド耐雷変圧器

    ※「サージシェルタ」は音羽電機工業の登録商標です。

特長

1. 侵入サージを約1/10,000(10,000V→1V)に減衰

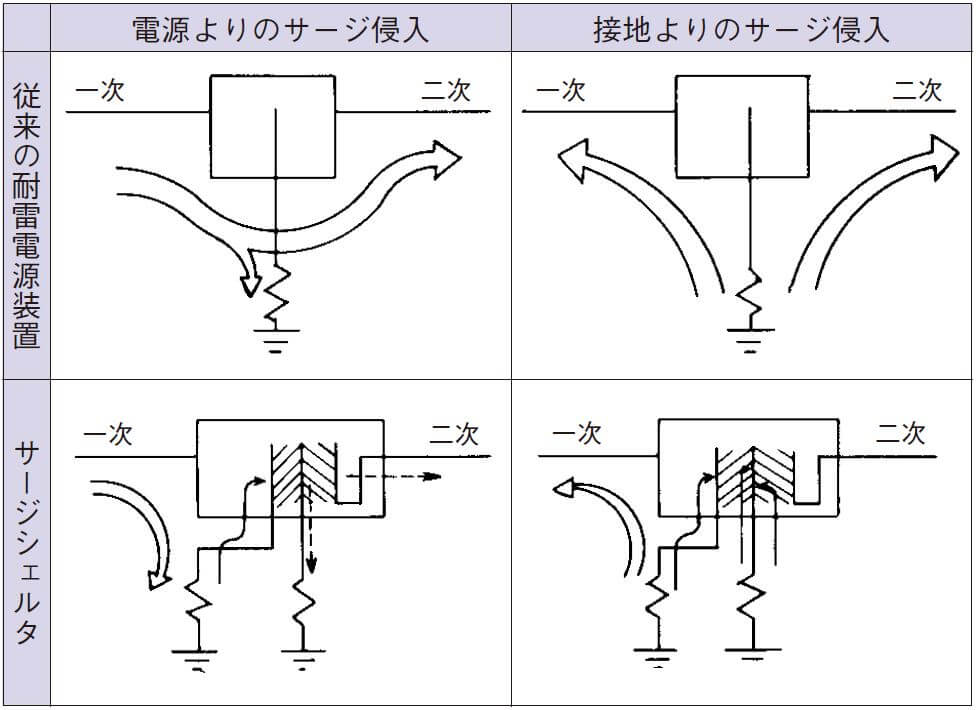

2. 一次(入力電源)側からの侵入サージのみでなく、二次(負荷設備)側からの侵入サージにも確実に減衰効果を発揮
3. 一次側と二次側の電位を独立(絶縁化)させた多重シールド構造を採用し、大地又は接地から入るサージも確実に遮断
4. ノイズカット機能付き

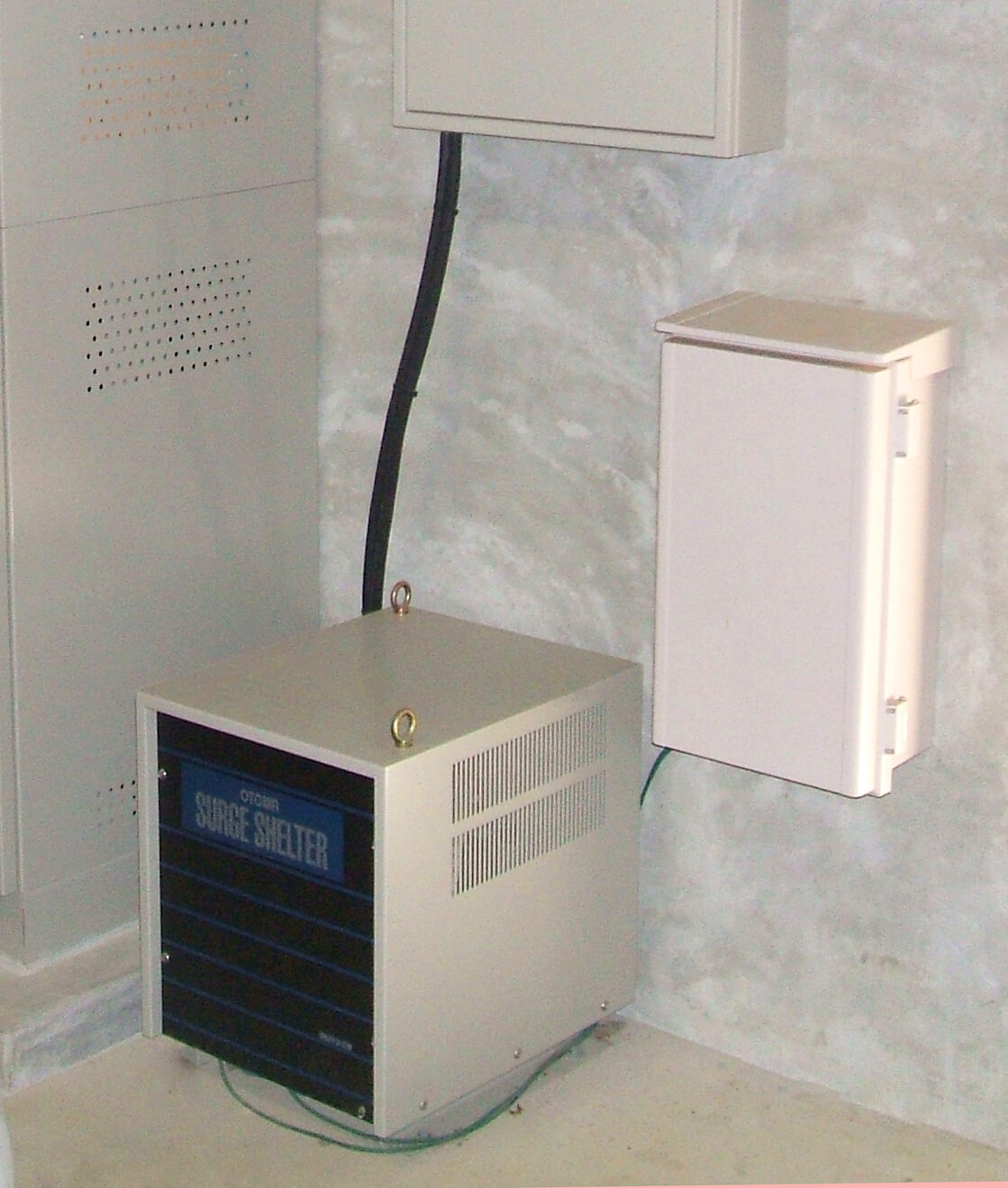

設置例

設置例

形式

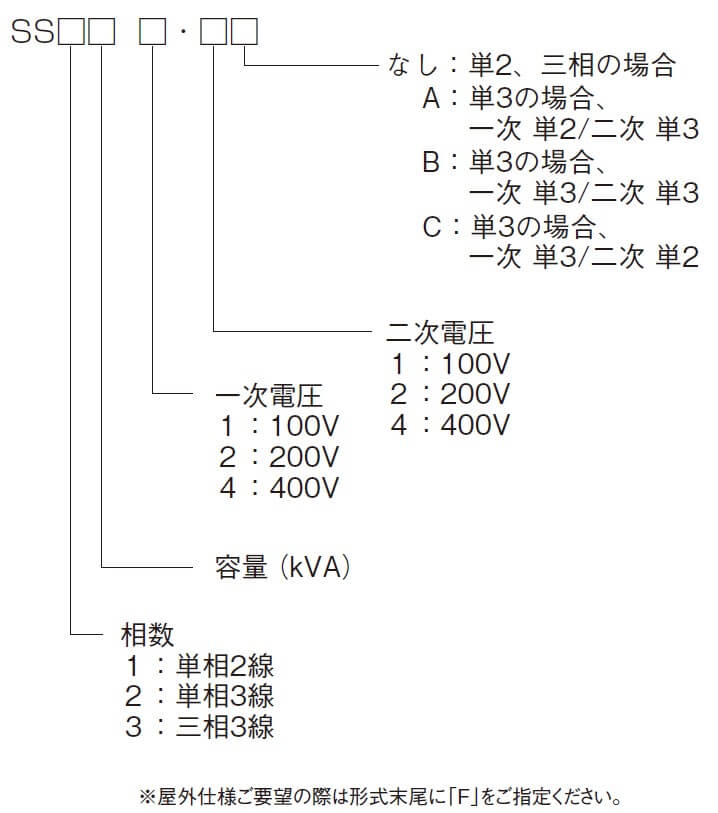

サージシェルタSSシリーズ形式

特性表

項目 条件 性能
単相2線 単相3線 三相3線注1)
電圧変動率 0.5kVA - 6%以下 -
1~2kVA - 5%以下 5%以下
3kVA 4%以下 5%以下
5kVA 3%以下 4%以下
7.5kVA以上 3%以下 3%以下
効率 0.5kVA - 90%以上 -
1~2kVA - 92%以上 92%以上
3kVA 94%以上 94%以上
5kVA 95%以上 95%以上
絶縁抵抗 各端子間(500V メガーにて) 100MΩ以上
耐電圧注2) 一次と二次間 AC10kV(1分間)
インパルス30kV(1.2/50μs)
一次と接地間(En, Es)
二次と接地間(Ep, En)
温度上昇限度 抵抗法 75℃以下
温度計法 60℃以下
サージ減衰量 平衡(線とアース間) -60dB(1/1000)以下
耐熱クラス - B種注3)
冷却方式 - 乾式自冷式
使用環境 定格周波数 50/60Hz(共用)
周囲温度 -20℃~+40℃
湿度 90%以下
標高 1000m以下
使用場所 屋内注4)
  • 注1)出力相線は三相4線になります。
  • 注2)耐電圧の詳細については、別途お問い合わせください。
  • 注3)容量100kVA以上はH種となります。
  • 注4)屋外については、打ち合わせの上設計、製作致します。


●仕様
相数 項目 仕様
単相2線注5) 定格一次電圧 100V注6)
定格二次電圧 100V注7)
定格容量 3~100kVA
単相3線 定格一次電圧 100V×2
定格二次電圧 100V×2注7)
定格容量 0.5~100kVA
三相3線 定格一次電圧 200V注6)
定格二次電圧 200V注7)
定格容量 2~300kVA
  • 注5)単相については、0.5~2kVAは、SSNシリーズで用意しております。
  • 注6)一次電圧は、110,115,220,240,420,440Vについても対応します。
  • 注7)二次電圧は50%抵抗負荷時にほぼ一次側に入力した電圧に近い電圧が得られるように設定しています。


用途

電源・接地から侵入する雷サージから機器を保護。
接地分離形(三点接地、二点接地、分離接地)耐雷トランス(耐雷Tr)。
耐雷変圧器。


回路図

SSシリーズ

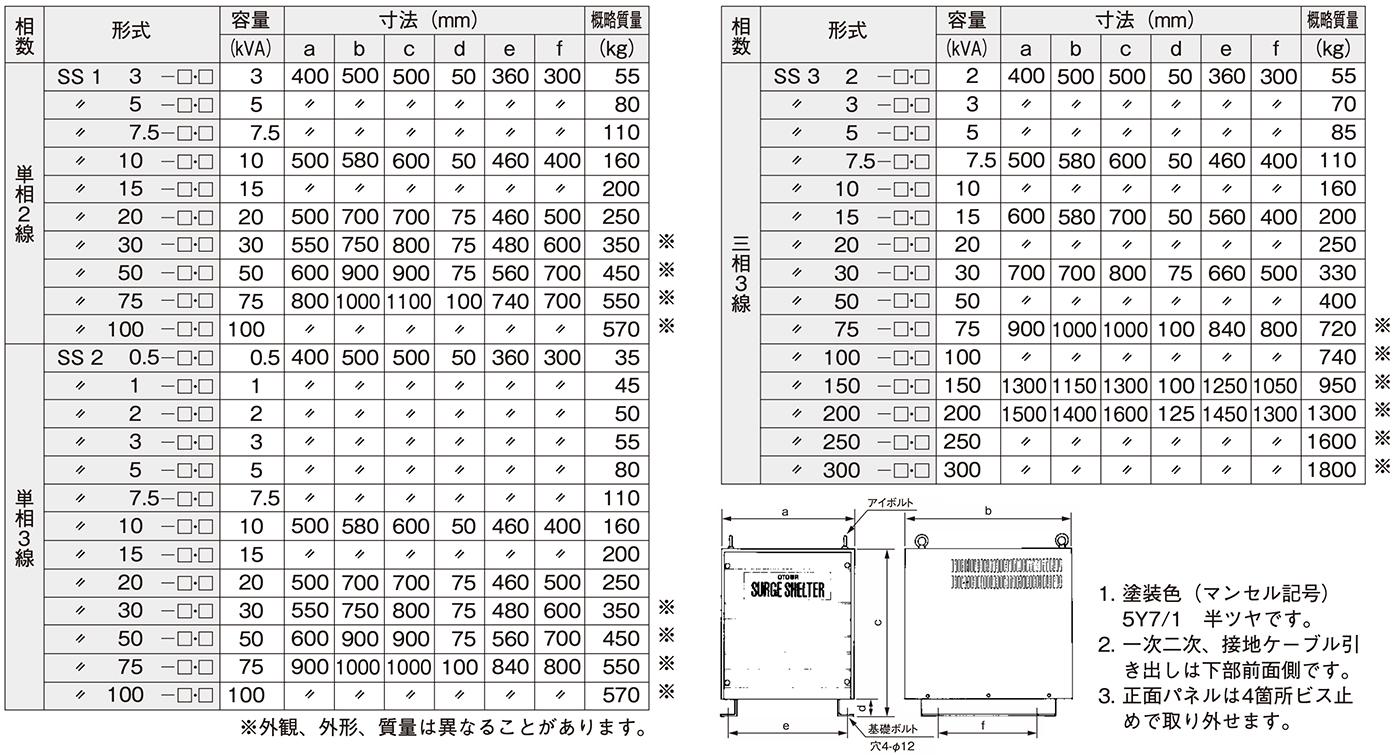

外形寸法図

SSシリーズ
SSシリーズ
