サージカウンタ LED表示タイプ

SCA-20

  • 10A/50A/100A切替
    ※掲載製品の仕様以外にも、お客様のご要望に合わせた仕様で製作が可能です。
       ご希望等ございましたらお問い合わせ下さい。


    問合せ


特長

1. 小型で場所を取らず、DINレール取り付けやネジ取り付けが可能
2. CTに接地線を通すだけで、サージの侵入回数をカウント
3. 動作電流が付属のショートバーにより簡単に切替え可能
4. 最大254回までカウント表示
5. 停電時でも停電前のカウント数を記録保持
6. カウント上昇時に接点を出力(a接点 500ms)

設置例

形式

SCA-20

特性表

形式 SCA-20
適応 電源用SPD(クラスⅡ、クラスⅢ)、制御電源回路用SPD
信号回線用SPD、電話回線用SPD などの接地線
表示 2桁LED(最大254回まで表示)
データ保持 停電時でも停電前の動作回数の記録を保持
電源 AC100V、200V共用(AC90V~240V)
動作電流値 10A、50A、100A(付属のショートバーにより切替)(8/20μs)
最大許容電流 20kA(8/20μs)
精度 動作電流値の±20%以内
動作極性 正・負(ただし判別しない)
動作間隔 約1秒
接点端子(a接点) カウント時500ms 定格負荷:AC125V 0.5A、DC30V 1A
CT 貫通型CT(内径:φ19)
操作 テスト:カウント上昇および接点動作
リセット:カウント表示の0復帰
使用環境 屋内用
使用温度範囲 -10℃~+60℃
質量 約200g(本体部およびCT部)

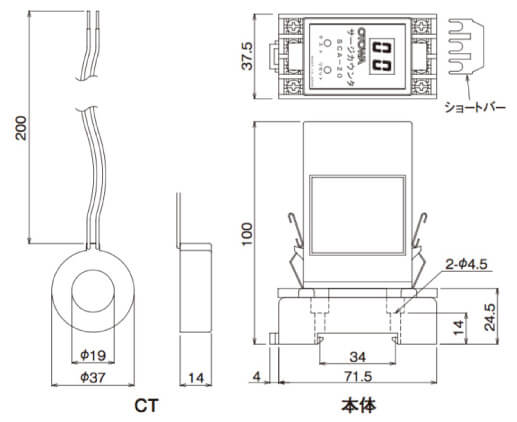

外形寸法図
