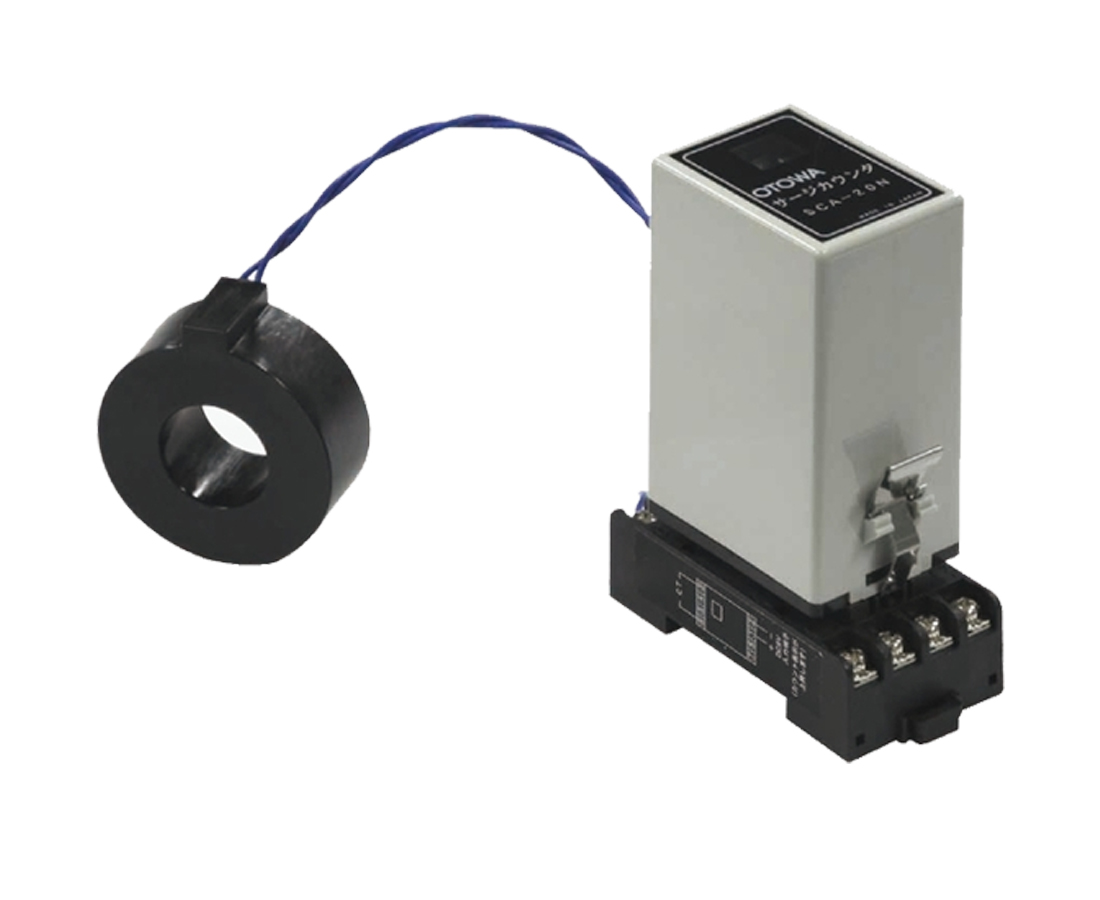

SCA-20N

サージカウンタ 無電源式

SCA-20N

  • 直撃雷用SPDの接地線にも使用可能
    ※掲載製品の仕様以外にも、お客様のご要望に合わせた仕様で製作が可能です。
       ご希望等ございましたらお問い合わせ下さい。


    問合せ


  • JISクラスⅠ・Ⅱ

特長

1. 電源電池が不要
AC電源が取れない場所で使用できます。
2. 小型、軽量で取り付けが容易
DINレールおよびM4ネジで取り付けできます。
3. CTに接地線を通すだけで、サージの侵入回数をカウント
4. カウントリセット端子に電圧を連続で加えることでカウントをリセット
5. RoHS規制物質対応

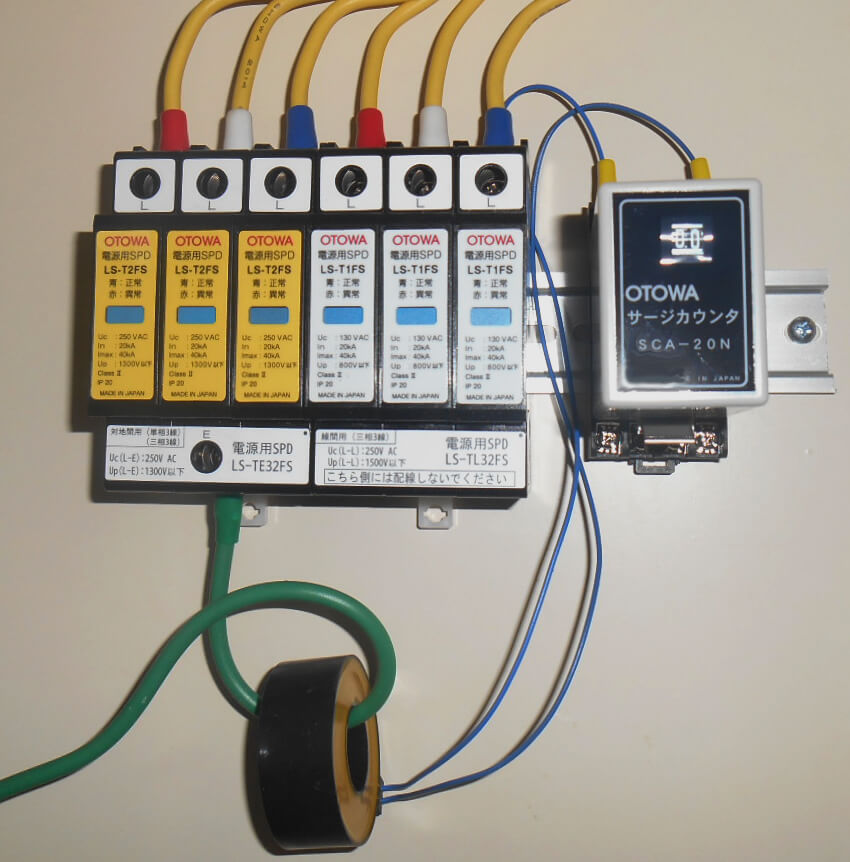

設置例

設置例

形式

SCA-20N

特性表

形式 SCA-20N
適応 注1) 太陽光システム専用電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)
電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)
制御電源回路用SPD、信号回線用SPD、電話回線用SPD
などの接地線
表示 2桁(00~99)99回を超えると00からカウント
電源 不要
動作電流値 100A(8/20μs)
最大許容電流 50kA(8/20μsおよび10/350μs)
精度 動作電流値の±20%以内
動作極性 正・負(ただし判別しない)
動作間隔 約1秒
CT 貫通型CT(内径:φ22)
取付 ①DINレール ②M4ネジ
使用環境 屋内用
使用温度範囲 -10℃~+60℃
質量 約250g(本体およびCT部)
  • 注1)最大許容電流50kA(8/20μsおよび10/350μs)を超えないようにご使用ください。

用途

直撃雷用SPDの接地線にも使用可能、雷サージなどを検出するのサージ検出器

外形寸法図

SCA-20N
