サンダーカットXA

XA

  • ADSL回線、アナログ回線対応

特長

1. パソコンやIP電話などの機器を雷サージから保護
2. バイパス回路により優れた保護性能
雷サージをバイパス回路により迂回させ、電子機器を保護する方式(バイパスアレスタ方式)のため、保護性能が優れています。
3. ADSL回線及びアナログ回線に適用
4. 電源コンセント1口タイプ

形式

XA

特性表

形式 XA
適用電圧 AC100V(50/60Hz)
定格電源 AC125V(50/60Hz) 7A
適用通信回線 ADSL回線・アナログ回線
サージ電流耐量 電源回路 5kA(8/20μs) 2回
電話回線 1kA(15/100μs) 1回
制限電圧 電源-通信 1.8kV以下(1.2/50μs 4kV印加時)
電源-接地 1.5kV以下(1.2/50μs 4kV印加時)
電源回路 形状 入力 ACコード付き2極
出力 2極 1口
電話回線 入出力形状 6極2芯モジュラージャック
使用温度範囲 -10℃~+45℃
避雷器機能表示 ランプ 点灯:保護/消灯:要交換

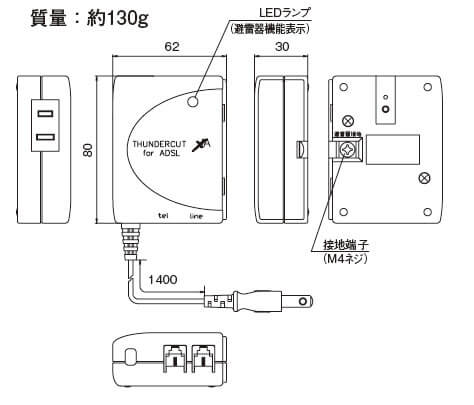

外形寸法図

対策例

OHM 2015年6月号より転載
