SUシリーズ

アレスタ10 多回線用SPD

SUシリーズ

  • 国土交通省 公共建築工事標準仕様書 適合品
    (SU-GV12J、SU-GV12JS、SU-GV24J、SU-GV24JS、SU-GV48J、SU-GV48JS2、SU-T180J、SU-T180JS、SU-KZ24J、SU-KZ24JS)
    国土交通省 建築設備設計基準 適合品
    (SU-GV48J、SU-GV48JS2、SU-T180J、SU-T180JS)
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 信号回線・電話回線・制御電源回路用SPDを混在取り付け可能(最大10台分)
2. 小スペースで取り付け可能

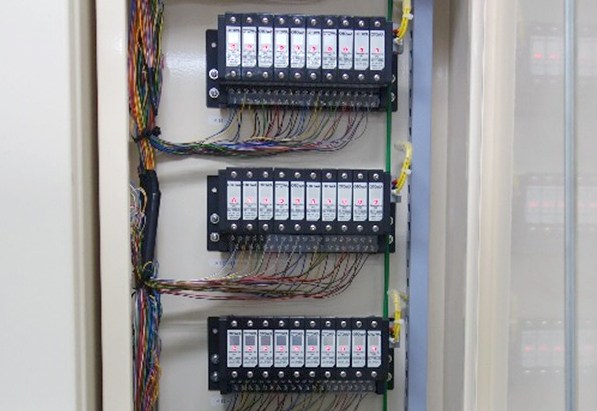

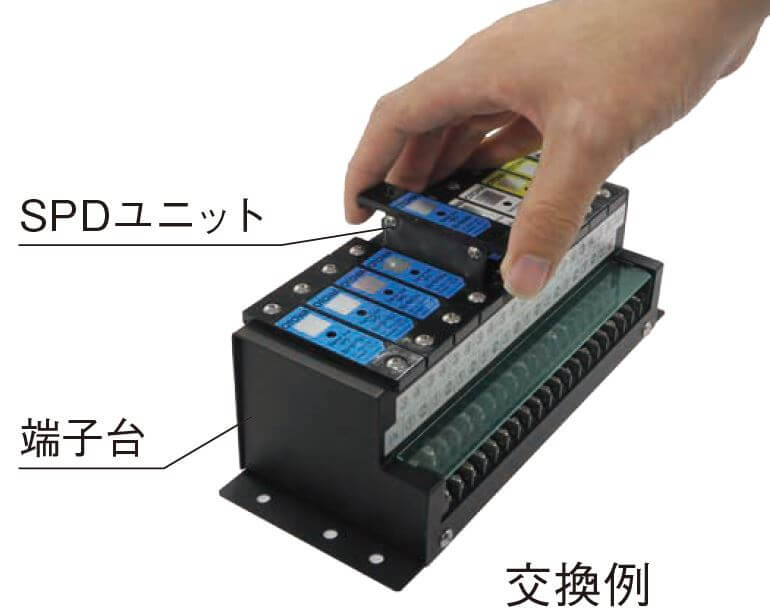

3. プラグインタイプ(点検、交換容易)
4. 劣化接点出力対応
    劣化接点出力機能を搭載し、劣化時期を遠隔監視することが可能です(劣化接点出力端子付きのみ)
    ※外部電源DC5Vが必要です(別売品 電源制御ユニット 形式:CS-205S)
5. SPD機能表示付き
    LEDランプが消灯し交換時期をお知らせすることにより、容易に点検できます。
    ※外部電源DC5Vが必要です(別売品 電源制御ユニット 形式:CS-205S)
6. RoHS規制物質対応

【別売品】SU-CNC10 コモン線と信号線を連接接続

【別売品】SU-CNC10 コモン線と信号線を連接接続

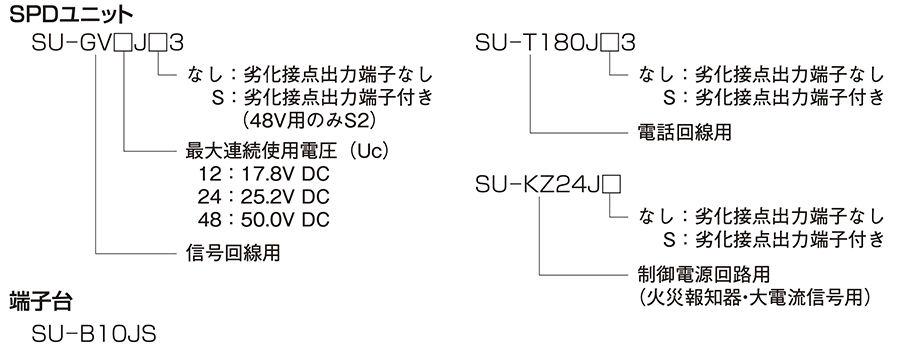

形式

SUシリーズ

特性表

形式 最大連続使用電圧注1)
Uc
定格電流 電圧防護レベル Up 直列抵抗/線 インパルス耐久性注2)注3)
線間 対地間 C2(8/20μs) D1(10/350μs)
SU-GV12J,SU-GV12JS 17.8V DC 1000mA 35V 400V以下 1.0Ω 10kA 5kA
SU-GV24J,SU-GV24JS 25.2V DC 1000mA 50V 400V以下 1.0Ω 10kA 5kA
SU-GV48J,SU-GV48JS2 50.0V DC 1000mA 105V 400V以下 1.0Ω 10kA 5kA
SU-T180J,SU-T180JS 180V DC 250mA 300V 400V以下 3.0Ω 10kA 5kA
SU-KZ24J,SU-KZ24JS 40.0V DC 3000mA - 540V以下 - 10kA 2kA
  • 注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
  • 注2)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
  • 注3)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 5kA(正負・各1回・計2回)、 SU-KZ24JおよびSU-KZ24JSのみ D1:10/350μs 2kA(正負・各1回・計2回)
形式 伝送周波数帯域注4) 挿入損失
SU-GV12J,SU-GV12JS DC~4.0MHz 1.5dB
SU-GV24J,SU-GV24JS DC~5.5MHz 1.5dB
SU-GV48J,SU-GV48JS2 DC~11.5MHz 1.5dB
SU-T180J,SU-T180JS DC~5.0MHz 0.5dB
5.0MHz~10.0MHz 0.7dB
10.0MHz~24.0MHz 1.5dB
SU-KZ24J,SU-KZ24JS DC~70.0MHz 1.5dB
  • 注4)減衰 1.5dB、特性インピーダンス100Ω、参考値

用途

通信線(信号回線、電話回線、制御電源回路)から侵入する雷サージから機器を保護。
SU-GV12J,SU-GV12JS:スローパルス用、一般用
SU-GV24J,SU-GV24JS:DC4~20mA用、一般用
SU-GV48J,SU-GV48JS2:DC10~50mA用、一般用
SU-T180J,SU-T180JS:一般電話回線、専用線、ISDN用、ADSL用
SU-KZ24J,SU-KZ24JS:AC・DC共用制御電源回路用、火災報知器(P型、R型)、大電流信号用

外形寸法図

SUシリーズ

アレスタ10 多回線用SPDとセットになる製品

CS-205S

電源制御ユニット

  • CS-205S
  • CS-205S
  • SPD機能表示の機能を持つSPDに電源を供給

この製品の詳細を見る

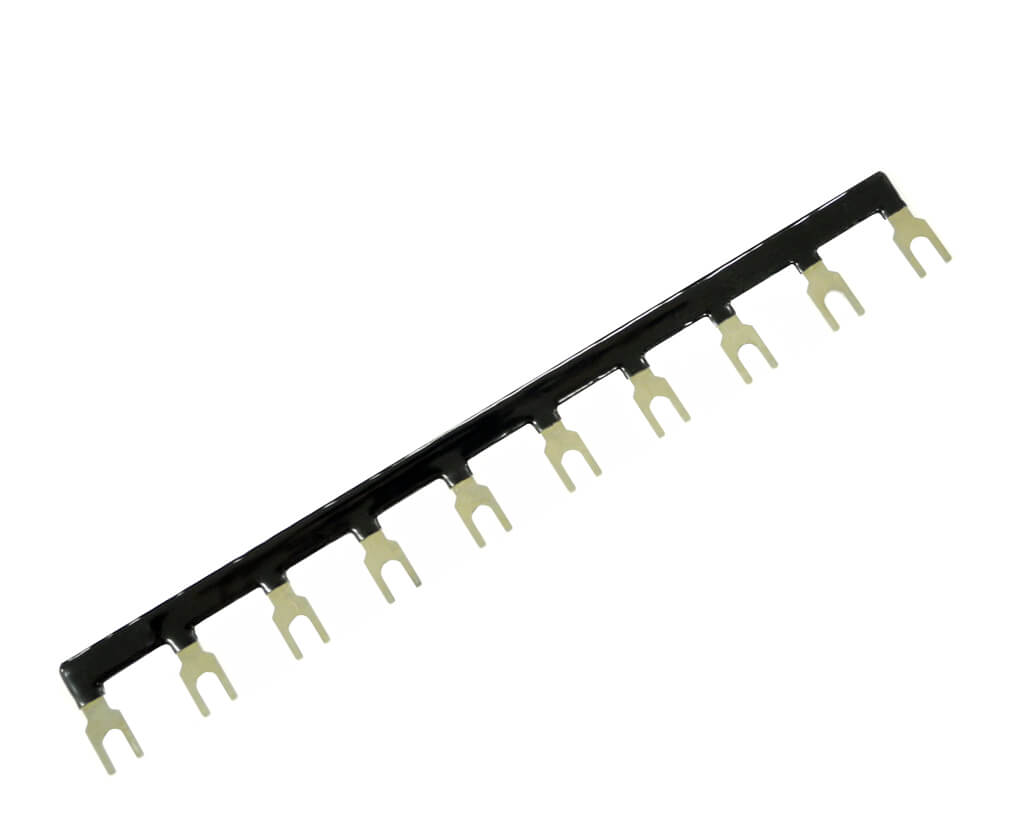

SU-CNC10

コモンバー

  • SU-CNC10
  • SU−CNC10
  • コモン線と信号線を連接接続

この製品の詳細を見る
