AT−6P2A

アレスタチェッカー

AT−6P2A

  • 6.6kV配電用避雷器・避雷装置
    1500Vの直流用避雷器試験器

特長

1. 6.6kV配電用避雷器素子の劣化が診断可能
2. 操作が簡単で自動測定(放電開始電圧・素子劣化判定・動作開始電圧)
3.ギャップ付き、ギャップレス避雷器の試験が可能
4. ギャップ付き避雷器も安心して診断可能
放電電圧の検知は、非常に短いパルス電流で行う ため、ギャップを傷めません。
5. 測定中はブザーとランプで注意喚起

形式

AT−6P2A

特性表

形式 AT−6P2A
形状 アルミトランク収納形
測定対象 3.3kV、6.6kV配電用避雷器
1500V直流電車線路用避雷器
その他、下記測定範囲の高圧用避雷器
出力電圧 DC35kV max
測定範囲 ギャップ付き  DC9kV~
ギャップ無し  DC1kV~
表示桁数 小数点第2位
測定項目 ギャップ付き 放電開始電圧、素子劣化判定
ギャップ無し 動作開始電圧
使用温度範囲 0℃~+50℃
電源 AC100V~AC240V 50 / 60Hz
質量 約12kg
付属品 高圧側測定ケーブル 2.5m
接地側測定ケーブル 2.5m
接地線 3m
電源ケーブル 3m
放電用リード線 1m
  • 本製品は現場でのチェッカーとして、直流電圧による測定を行っており、交流電圧測定値とは若干異なります。規格試験が必要な場合は別途試験を行ってください。

用途

6.6㎸配電用避雷器(LA、アレスタ、高圧避雷器)及び1500Vの直流用避雷器試験器、酸化亜鉛形避雷器の点検やメンテナンスに活用できる避雷器簡易試験器

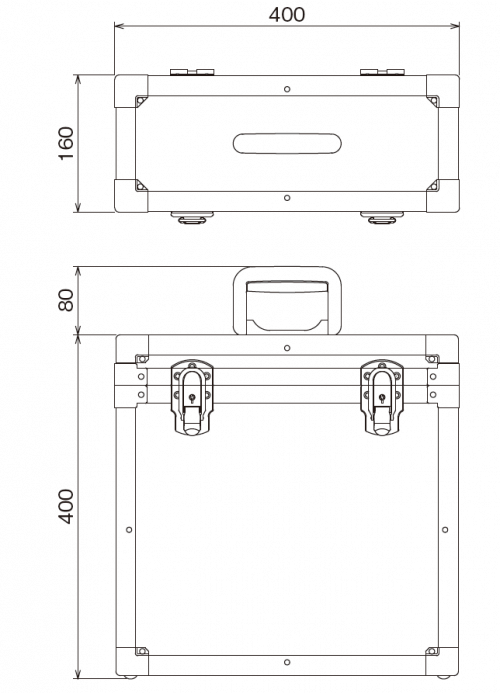

外形寸法図

AT−6P2A

校正サービス

本製品の校正サービスを実施しています。本製品の定期的な校正をおすすめします。
