製品案内

ST-D3

LAコネクタ 避雷器接続端子

ST-D3

  • 避雷器の点検作業が安全・簡単に実施
    リード線付き

特長

1. 取り付け、取り外しが簡単
2. 確実に線路と切り離しができるため、点検作業は安全
3. 引き下げ線断線事故を防止
4. 小型で場所を取りません

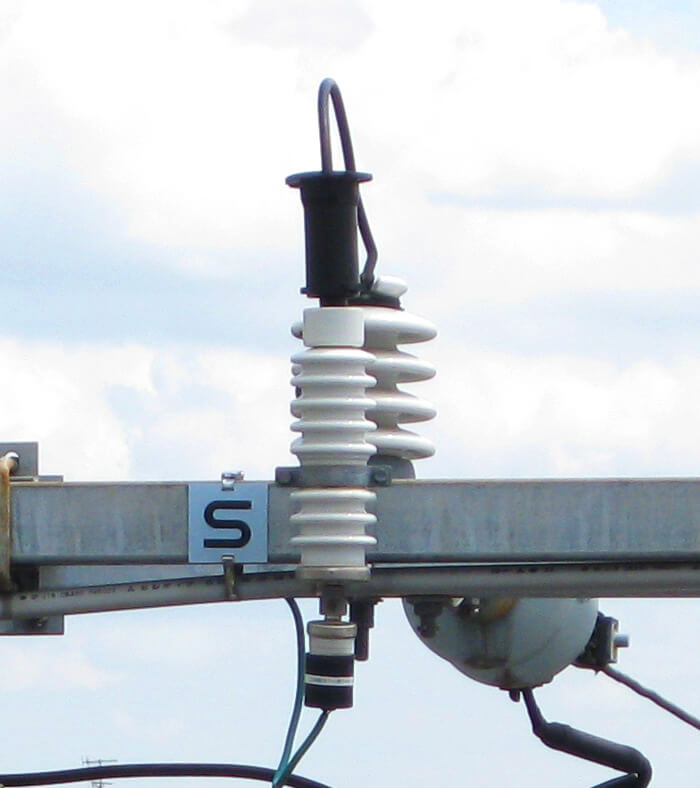

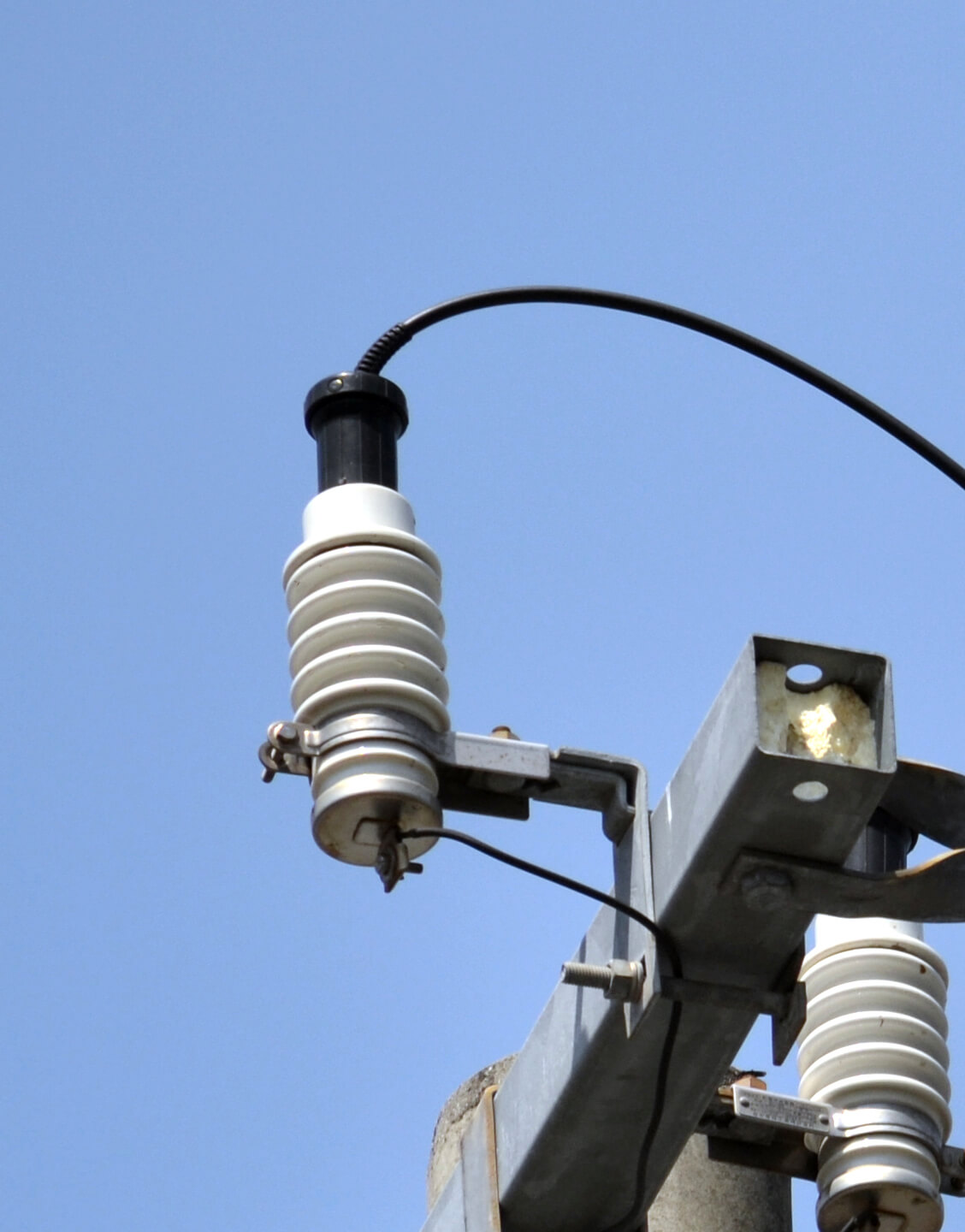

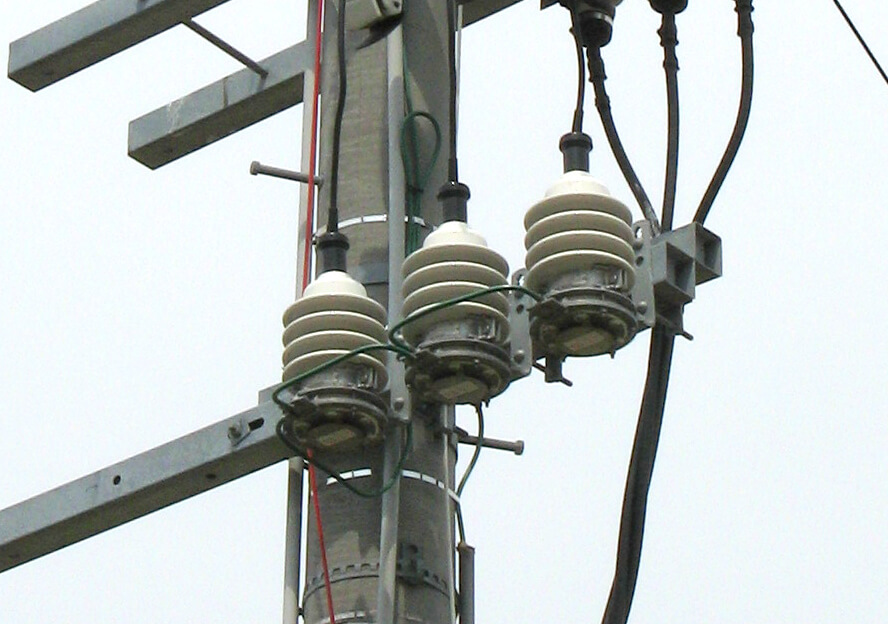

設置例

設置例

設置例

設置例

設置例

設置例

形式

ST-D3

特性表

形式 ST-D3
品名 LAコネクタ
耐電圧 12kV 1分間
衝撃大電流耐力 10kA(4/10μs)正・負極性 各2回
耐振動性 全振幅2mm、振動数1500/分、1時間異常無し

外形寸法図(取付方法)

ST-D3
LAコネクタ 避雷器接続端子 ST-D3
