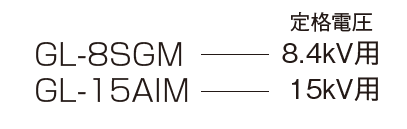

GL-8SGM,GL-15AIM
| 形式 | GL-8SGM | GL-15AIM | |
|---|---|---|---|
| 種別 | 屋内用 | ||
| 定格電圧 | 8.4kV | 15kV | |
| 回転機電圧 | 6.6kV | 13.8kV | |
| 定格周波数 | 50Hzまたは60Hz | ||
| 公称放電電流 | 5000A | ||
| 商用周波耐電圧（碍管部のみ） | 35kV | 50kV | |
| 雷インパルス耐電圧（碍管部のみ） | 60kV | 95kV | |
| 商用周波放電開始電圧 | 14.5kV以上 | － | |
| 雷インパルス放電開始電圧 | 標準 | 27kV以下 | － |
| 0.5μs | 27kV以下 | － | |
| 動作開始電圧 | － | 26.3kV以上 | |
| 制限電圧 | 8/20μs, 5000A | 27kV以下 | 54.0kV以下 |
| 雷サージ動作責務（8/20μs） | 同極性・逆極性各5回 | － | |
| 開閉サージ動作責務静電容量 | 15㎌ | ||
| 放電耐量 | 雷インパルス大電流(4/10μs ) | 65kA 2回 | － |
| 方形波インパルス電流(2ms) | 200A 20回 | － | |
| 質量 | 約2.4㎏ | 約3.5㎏ | |
| 使用状態 | 周辺温度－20℃～＋40℃ 標高1000m以下 |
||
