製品案内

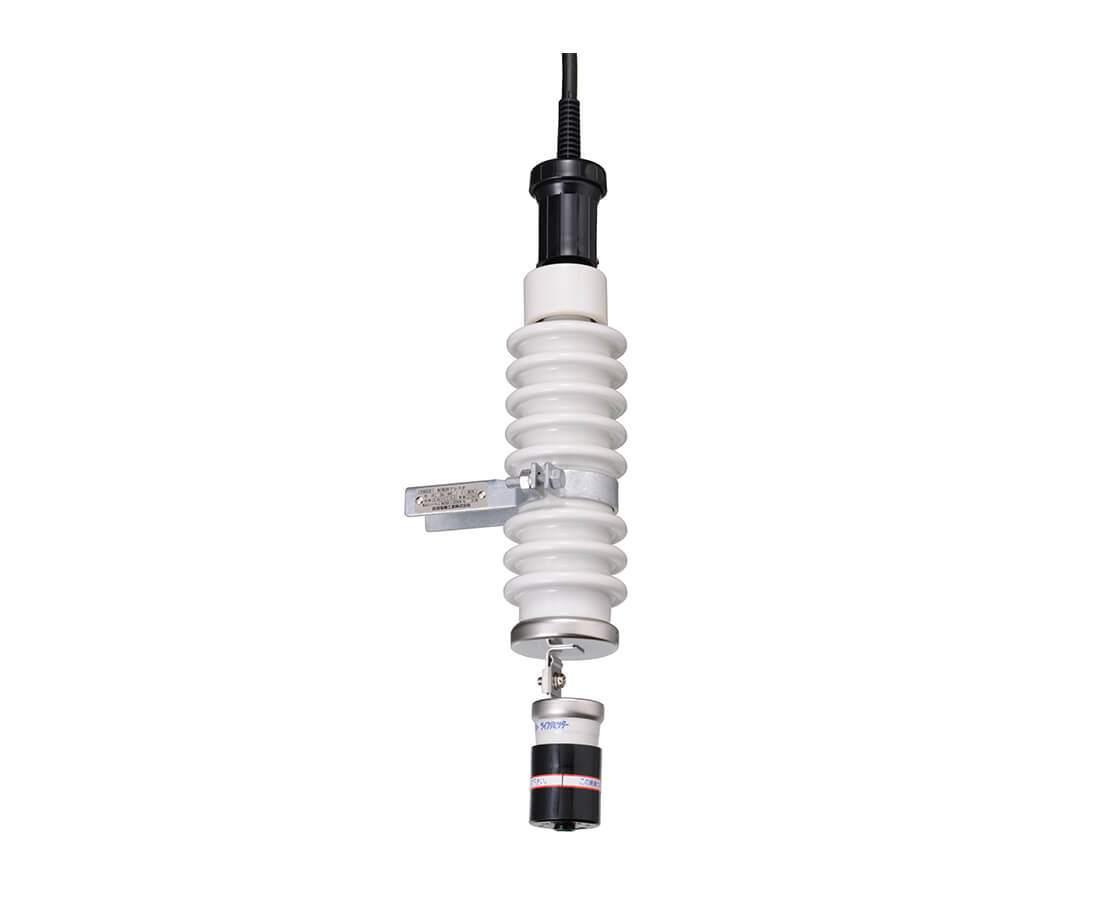

GL-3R、GL-3DR、GL-6R、GL-6DR

3.3kV, 6.6kV配電用避雷器

GL-3R, GL-3DR, GL-6R, GL-6DR

  • JR仕様
  • JISクラスⅠ・Ⅱ

特長

1. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージ保護用として適しています。
2. 優れた保護性能
制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。
3. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。

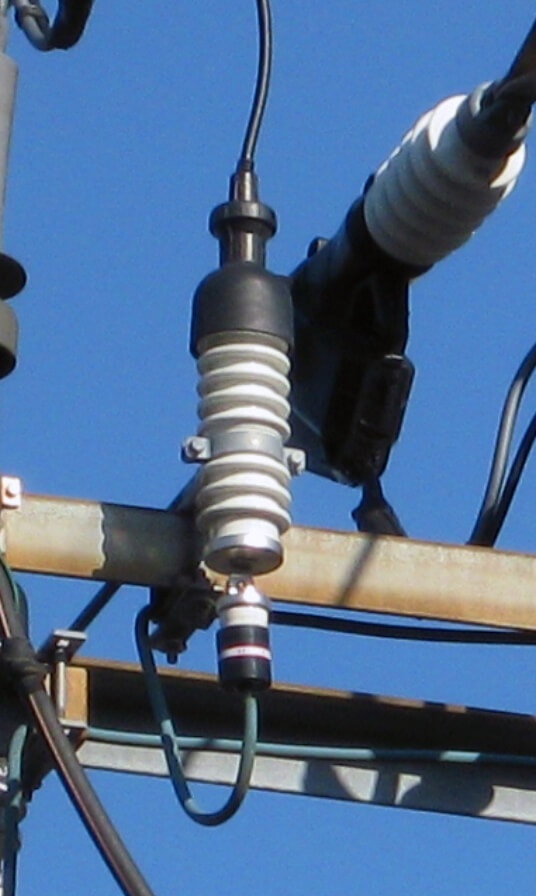

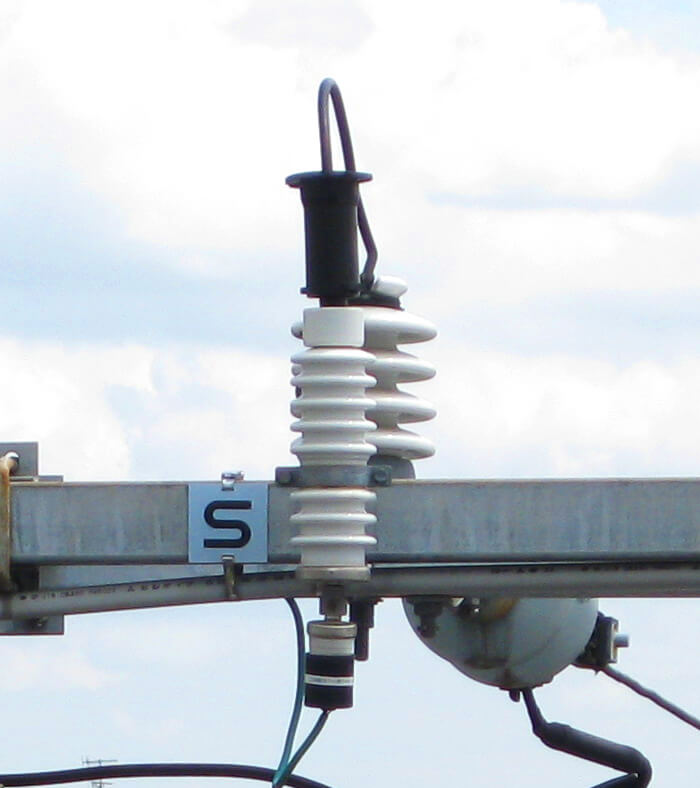

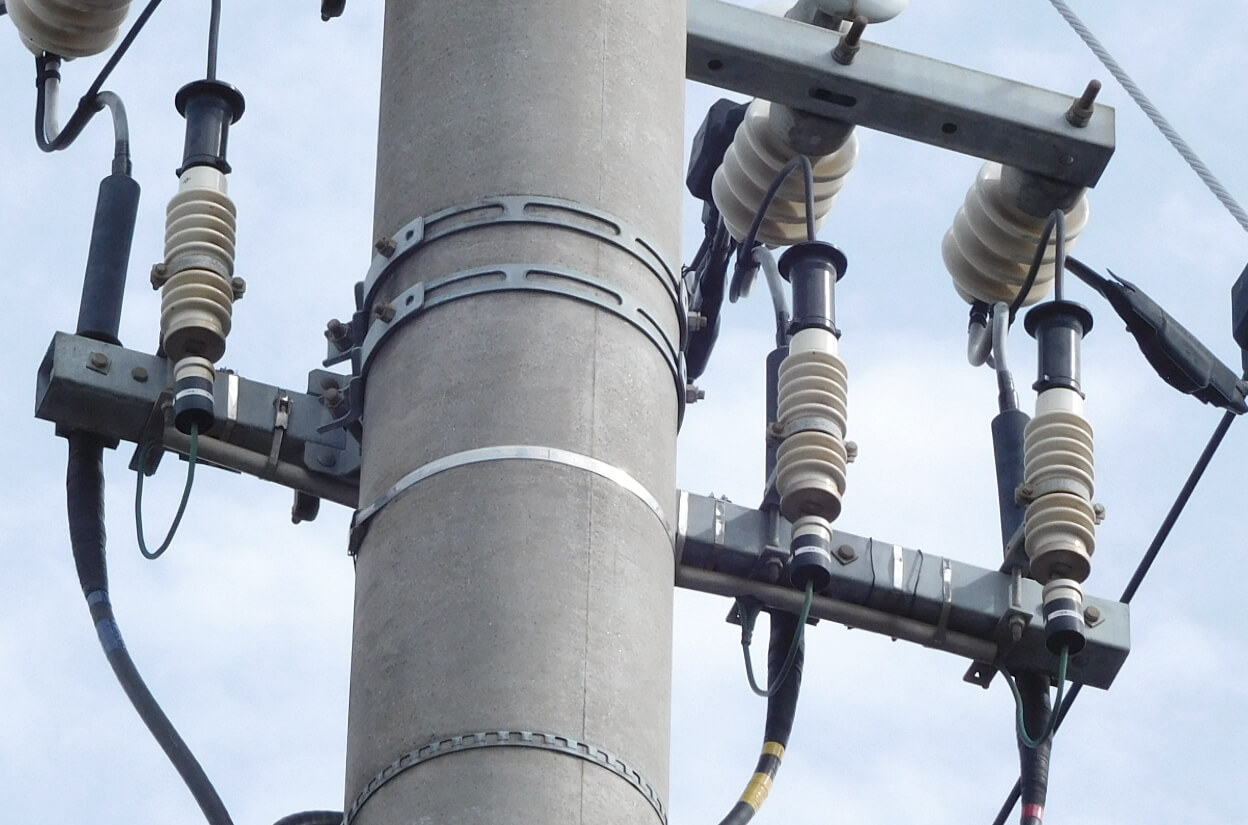

設置例

設置例

設置例

設置例

設置例

設置例

形式

一般用 GL-3R    定格電圧4.2kV用
耐塩用 GL-3DR   定格電圧4.2kV用
一般用 GL-6R    定格電圧8.4kV用
耐塩用 GL-6DR    定格電圧8.4kV用

特性表

種別 一般用 耐塩用 一般用 耐塩用
形式 GL-3R GL-3DR GL-6R GL-6DR
定格電圧(50Hzまたは60Hz) 4.2kV 8.4kV
公称電圧 3.3kV 6.6kV
公称放電電流 2500A 2500A
商用周波放電開始電圧 6.9kV以上 13.9kV以上
雷インパルス
放電開始電圧
標準 17kV以下 33kV以下
0.5μs 20kV以下 38kV以下
商用周波耐電圧(碍管部のみ) 16kV 22kV
雷インパルス耐電圧(碍管部のみ) 45kV 60kV
制 限 電 圧(8/20μs,2500A) 13kV以下 25kV以下
雷サージ動作責務(8/20μs,2500A) 同極性・逆極性各5回
放電耐量 雷インパルス大電流
(4/10μs)
10kA 2回
方形波インパルス電流
(2ms)
75A 20回
質量 約2kg 約2.5kg 約2.5kg 約3kg
使用状態 周囲温度 -20℃~+40℃
標高1000m以下

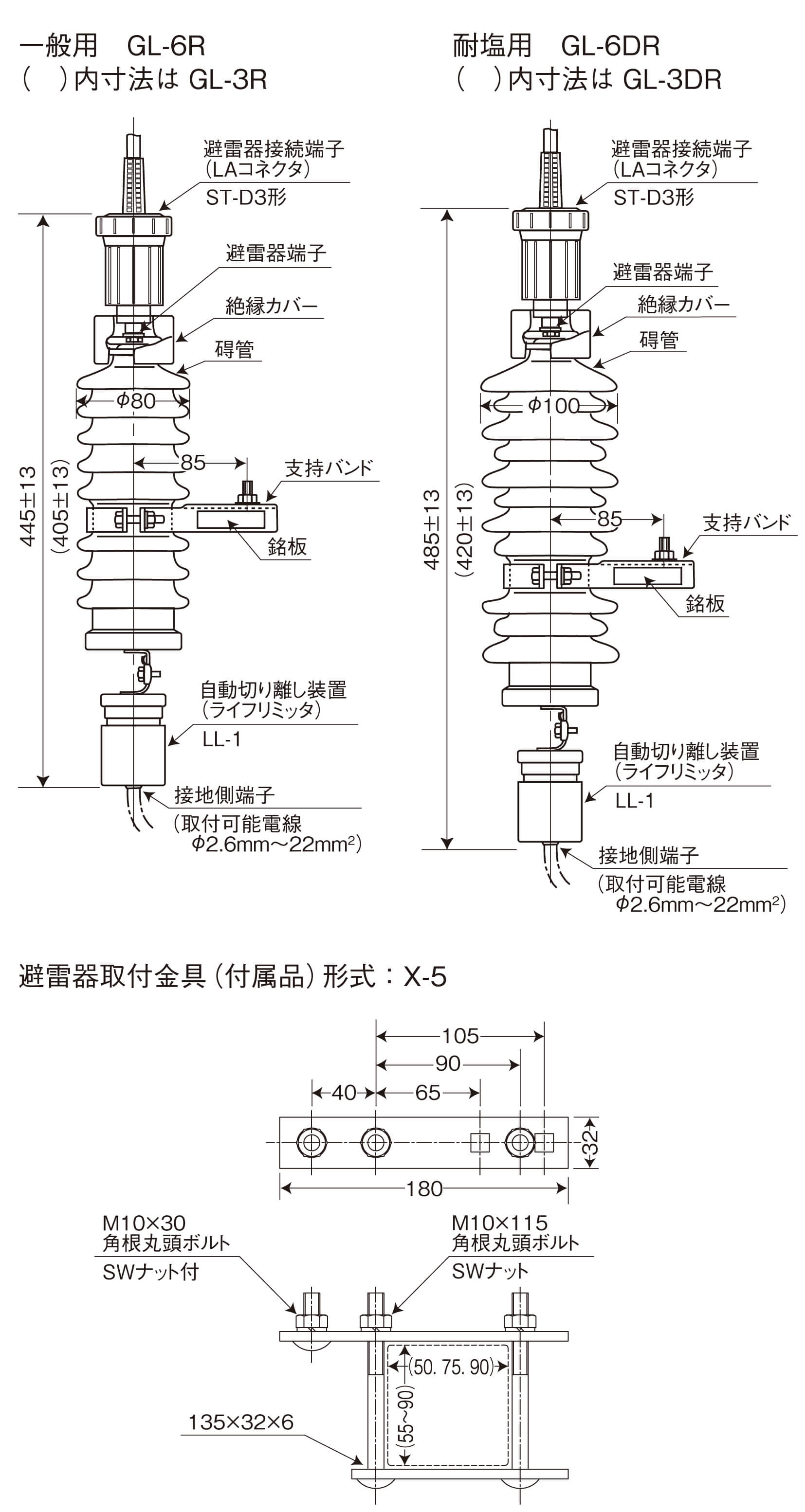

外形寸法図

GL-3R、GL-3DR、GL-6R、GL-6DR

別売品

ST-D3

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能

この製品の詳細を見る

LL-1

ライフリミッタ 避雷器切り離し装置

  • LL-1
  • LL-1
  • 劣化した避雷器を自動的に切り離し、系統の地絡事故を防ぐ

この製品の詳細を見る
