製品案内

SLT-GV5JW、SLT-GV12JW、SLT-GV24JW

3線式信号回線用SPD

SLT-GV5JW, SLT-GV12JW, SLT-GV24JW

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 2線式、3線式信号回線に対応
2. DINレール対応
3. プラグインタイプ(点検、交換容易)
4. SPD機能表示付き
LEDランプが消灯し交換時期をお知らせすることにより、容易に点検できます。(別売品使用時 LED点灯用電源 形式:SL-205A)
5. RoHS規制物質対応

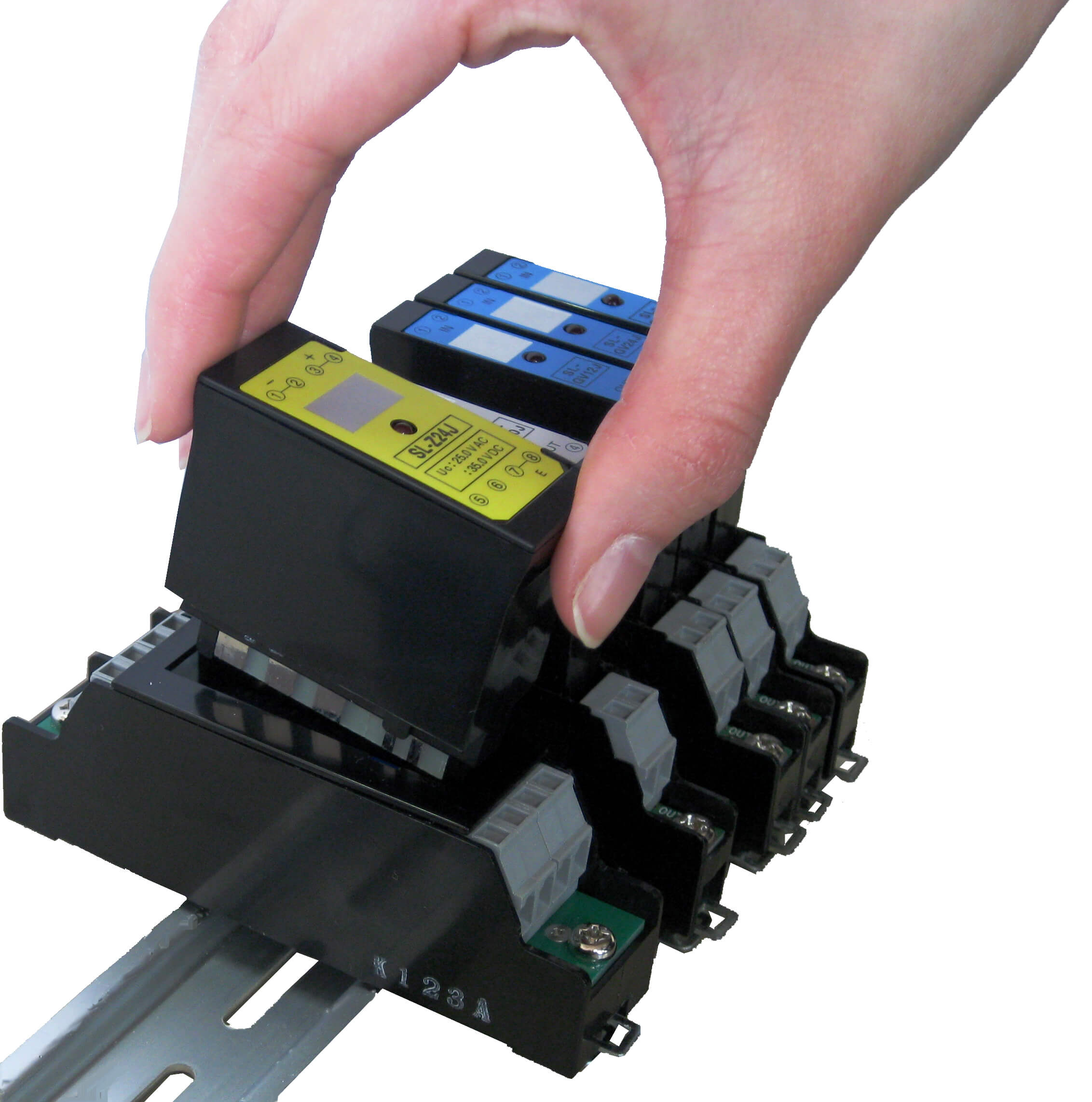

交換しやすいプラグインタイプ

交換しやすいプラグインタイプ

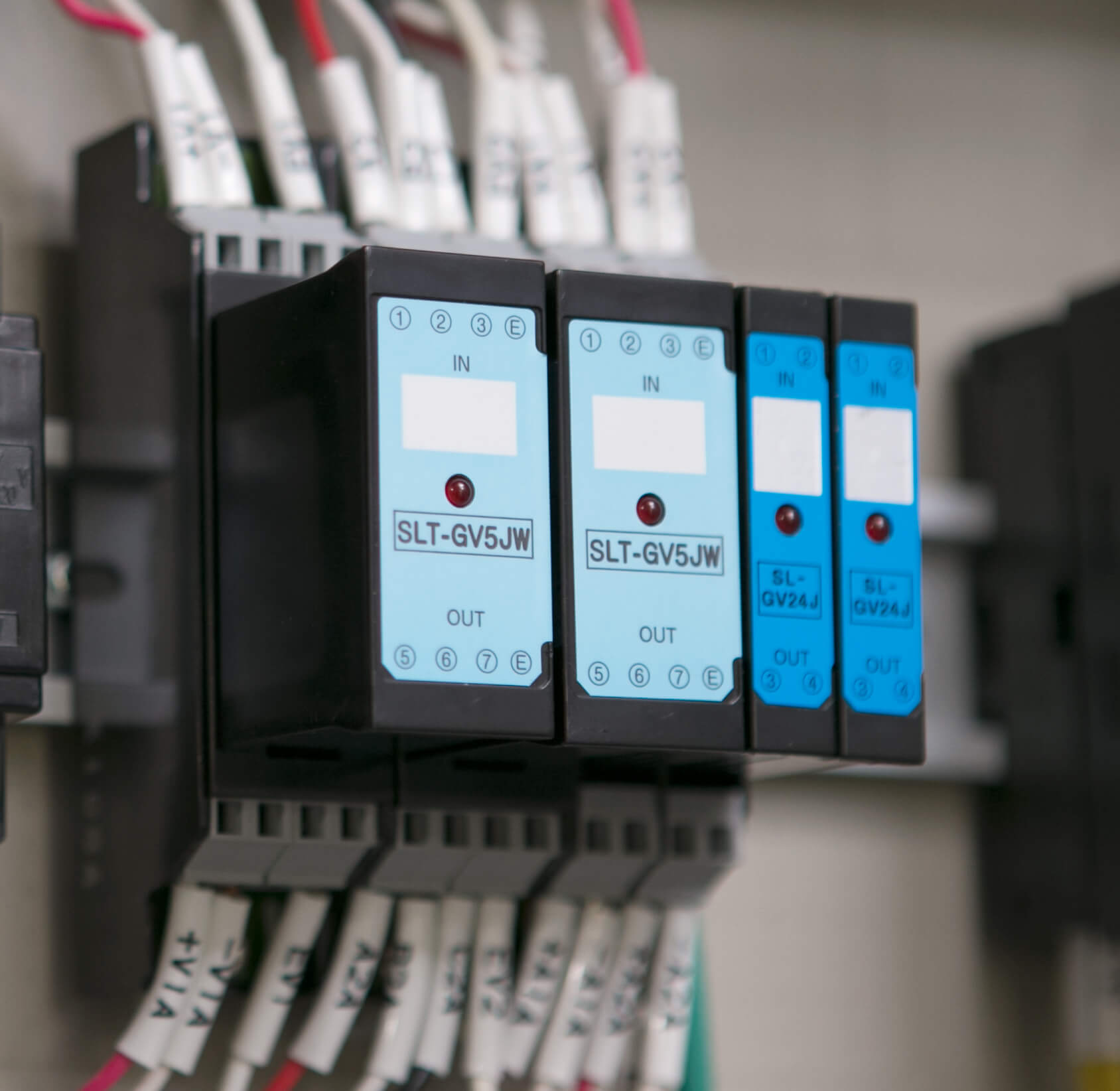

設置例

設置例

形式

SLT-GV5JW   最大連続使用電圧(Uc) 5.5V DC
SLT-GV12JW  最大連続使用電圧(Uc)12.6V DC
SLT-GV24JW  最大連続使用電圧(Uc)28.0V DC

特性表

形式 最大連続注1)
使用電圧 Uc
定格電流 電圧防護レベル Up注2) 残留電圧注2) 直列抵抗/線 インパルス耐久性注3)注4)

伝送周波数帯域注5)

挿入損失
線 間 対 地 間

C2

(8/20μs)

D1

(10/350μs)

SLT-GV5JW 5.5V DC 350mA 45V 400V以下 22V 3.0Ω 10kA 5kA DC~100MHz

1.5dB以下

SLT-GV12JW 12.6V DC 350mA 55V 400V以下 32V 3.0Ω 10kA 5kA DC~8MHz

1.5dB以下

SLT-GV24JW 28.0V DC 350mA 150V 400V以下 55V 3.0Ω 10kA 5kA DC~80MHz

1.5dB以下

  • 注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
  • 注2)8/20μs:5kA短絡回路電流印加時(C2) 10/350μs:2.5kA短絡回路電流印加時(D1)
  • 注3)3線合計での表記ですが、各ライン(1線)の値は表記値の1/2になります。
  • 注4)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 5kA(正負・各1回・計2回)
  • 注5)減衰1.5dB、特性インピーダンス100Ω、参考値。SLT-GV24JWのみ 減衰1.5dB、特性インピーダンス 600Ω、参考値。

用途

形式 用途例
SLT-GV5JW 3線式測温抵抗体(PT100)、ポテンショメータ用、熱電対、一般用(2線式、3線式)、RS485回線用
SLT-GV12JW 3線式測温抵抗体(PT100)、スローパルス用、一般用(2線式、3線式)用、RS485回線用、RS422回線用
SLT-GV24JW DC4~20mA用、一般用(2線式、3線式)、RS485回線用、RS422回線用

※RS422回線で使用する際は、本SPDを2台ご用意ください。

※RS422回線で使用する際は、最大連続使用電圧を超えないようにしてご使用ください。

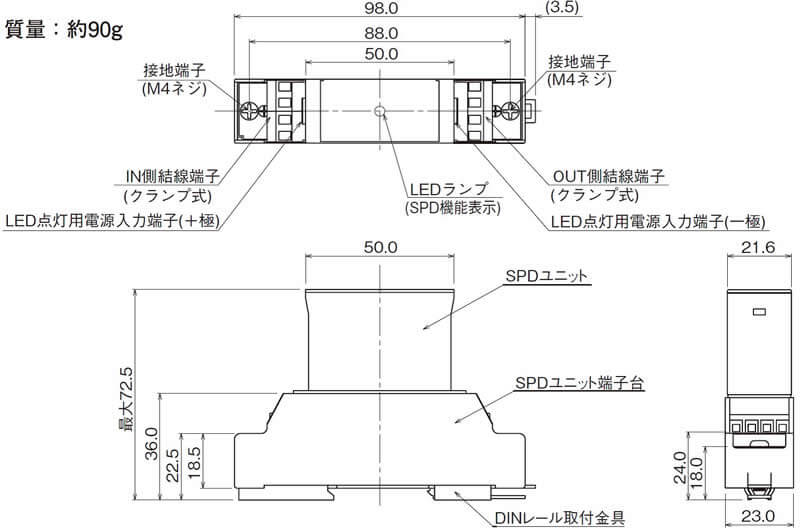

外形寸法図

SLT-GV5JW、SLT-GV12JW、SLT-GV24JW

別売品

SL-205A

LED点灯用電源

  • SL-205A
  • SL-205A
  • 信号回線用SPD・避雷器のSPD機能表示用の専用電源
