電話回線用避雷器

特長

1. 小型、軽量で取り付けが容易

2. モジュラーコンセントに対応

3. 応答性に優れ、無続流

応答速度:3nsec 以下

4. RoHS規制物質対応

形式

ST-GV170

特性表

形式		ST-GV170
最大連続使用電圧注1）		170VDC
最大負荷電流		200mA
制限電圧注2）	線間	350V以下
	対地間	450V以下
放電耐量注3）	線間、対地間	2500A
内部抵抗	一線	3Ω±10％
静電容量注4）	線間	100pF以下
	対地間	5pF以下

• 注1）AC回路でも使用できますが、回路電圧のピーク値より大きい制限電圧の避雷器を選定してください。
• 注2）雷インパルス電流波形 1000A（8/20μs）印加時の制限電圧を示す。
• 注3）雷インパルス電流波形 8/20μsで各間に5分間隔2回印加。
• 注4）1kHz、参考値
• 注5）使用温度範囲 －20℃～＋60℃

用途

一般電話回線、専用線、ISDN用、ADSL用

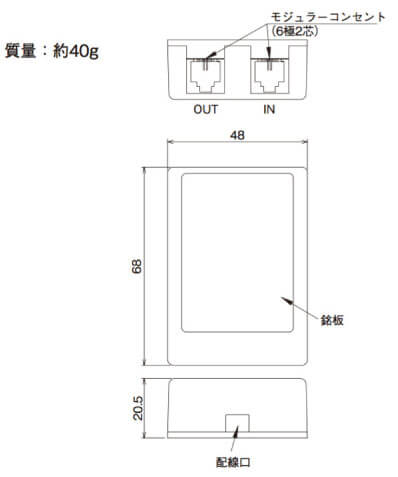

外形寸法図
