電源用SPD LSシリーズ

LS-Tシリーズ

  • UL規格認証
    国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅡ・Ⅲ（JIS C 5381-11）対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 効率化・コンパクト化
各SPDを組み合わせた一体型で、配線工数が削減でき、作業時間が大幅に短縮
2. プラグインタイプ
SPD本体のみ交換可能
3. 劣化時も安心機能付き
  • ●劣化時切り離し装置内蔵
  • ●SPD機能表示付き 正常時：青　劣化時：赤
  • ●劣化接点出力対応　c接点（a接点及びb接点）
4. 応答性に優れ、無続流
  • ●応答速度：3nsec以下
    ●Imax：40kA
5. DINレールによる取り付け
6. RoHS規制物質対応
目視で機能確認

目視で機能確認

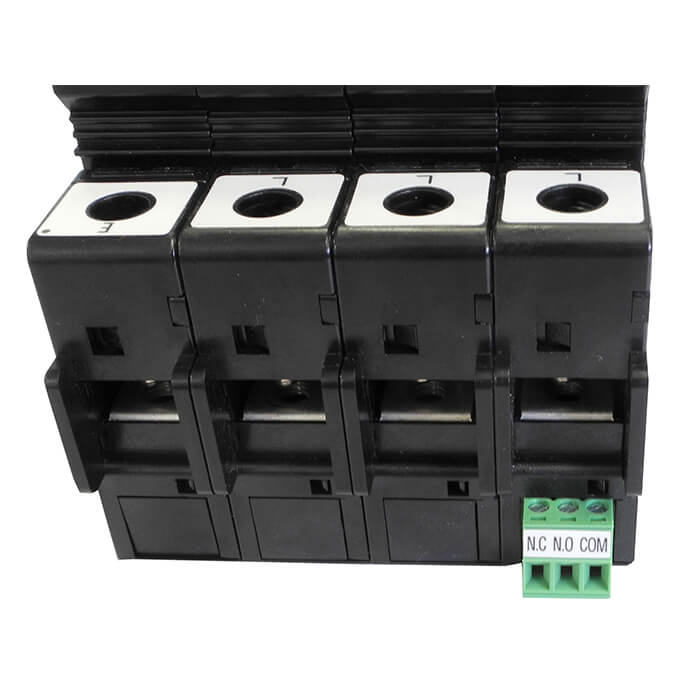

 劣化時、接点を出力

劣化時、接点を出力

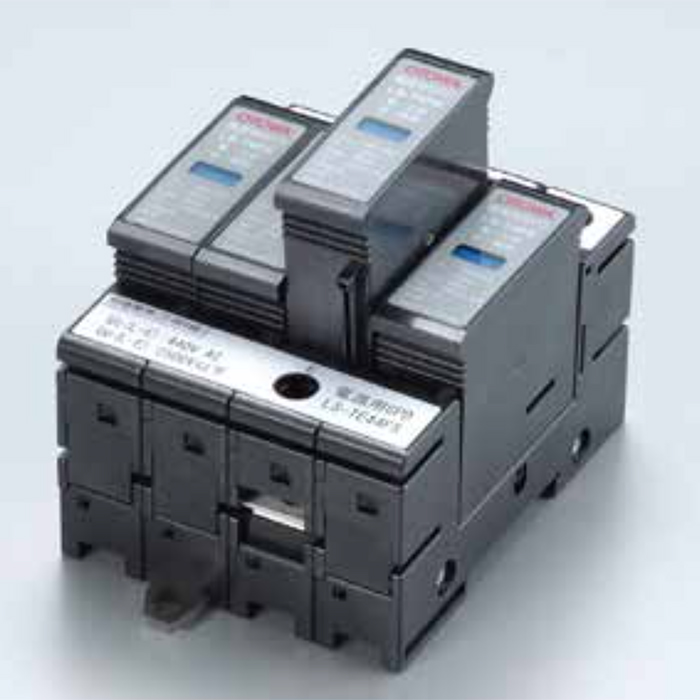

 交換しやすいプラグインタイプ

交換しやすいプラグインタイプ

 サージカウンタとの取付例

サージカウンタとの取付例

 一次側にSPD外部分離器を取り付け

一次側にSPD外部分離器を取り付け

 設置例

設置例

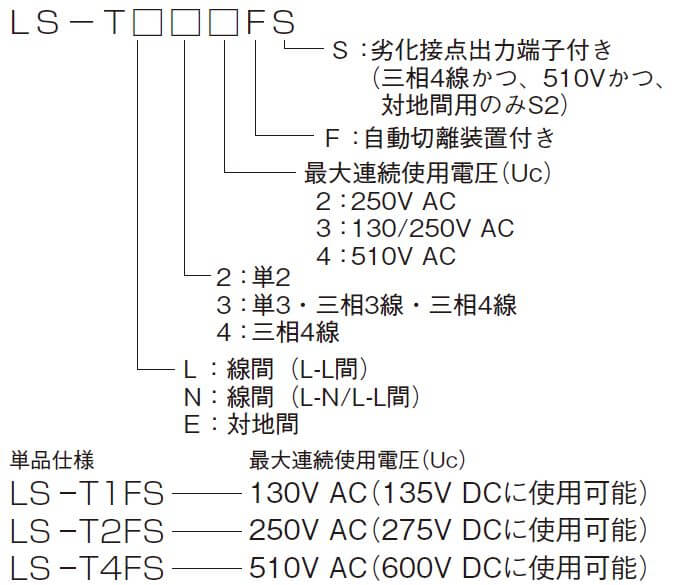

形式

LS-Tシリーズ

特性表

全機種共通仕様
使用温度範囲T −20℃〜＋70℃
外郭保護等級 IP20
使用電線範囲 線路側・接地側ともに5.5ｍｍ2〜14ｍｍ2
配線方法 圧着端子（M5ネジ）を使用
端子ネジサイズ 線路側・接地側ともにM5ネジ
取付方法 DINレール取り付け


●劣化接点出力端子
最大使用電圧/電流 AC250V/1.5A DC110V/0.2A
接点動作（c接点） a接点（N.O－COM）…正常時：OFF　劣化時：ON
b接点（N.C－COM）…正常時：ON　 劣化時：OFF
使用可能電線 0.21mm2～2mm2 （AWG24～AWG14）

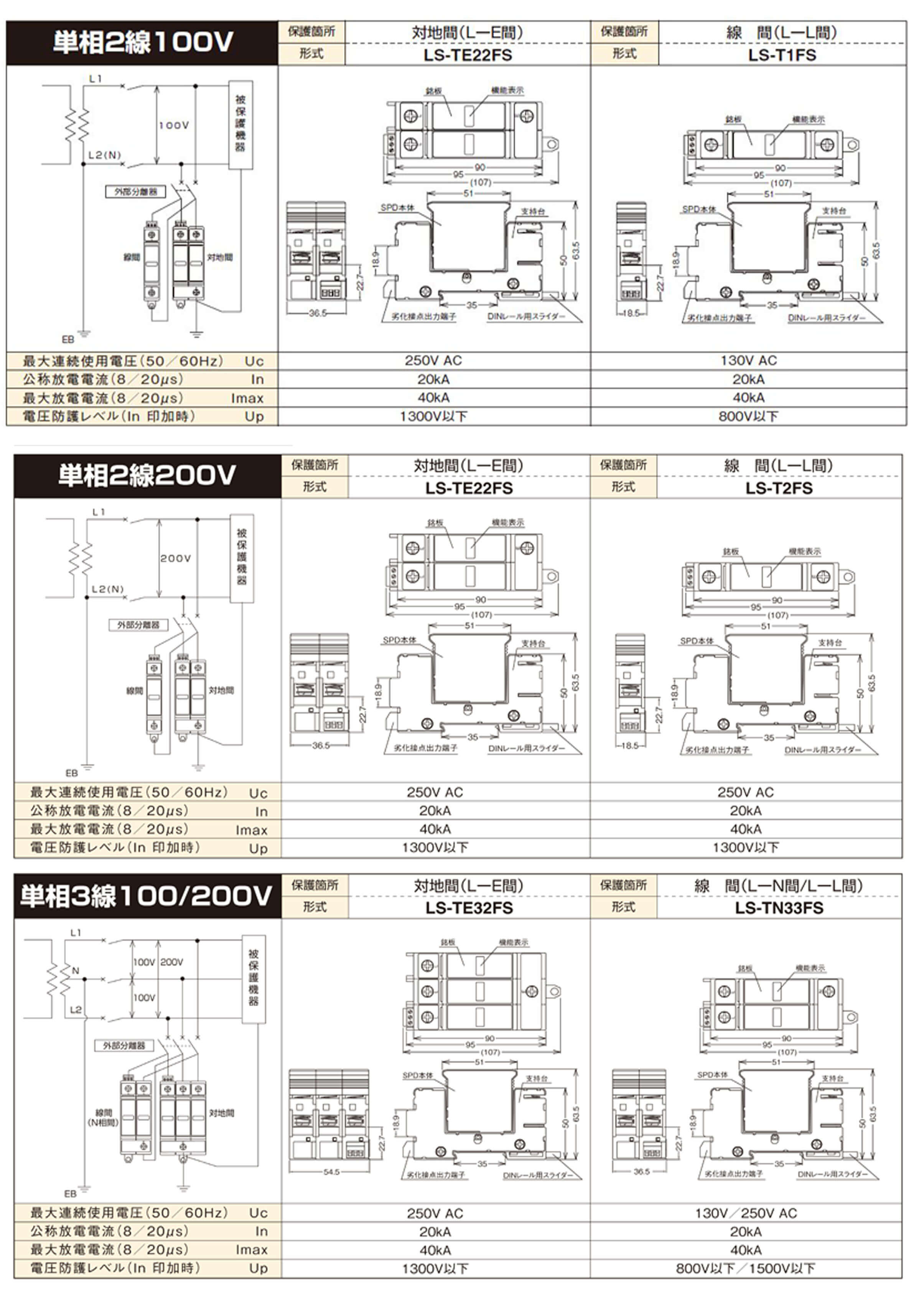

単相２線100V 保護箇所 対地間（L-E間） 線間（L-L間）
形式 LS-TE22FS LS-T1FS
最大連続使用電圧(50/60Hz) Uc 250V AC 130V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 1300V以下 800V以下
単相２線200V 保護箇所 対地間（L-E間） 線間（L-L間）
形式 LS-TE22FS LS-T2FS
最大連続使用電圧(50/60Hz) Uc 250V AC 250V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 1300V以下 1300V以下
単相３線100/200V 保護箇所 対地間（L-E間） 線間（L-N間/L-L間）
形式 LS-TE32FS LS-TN33FS
最大連続使用電圧(50/60Hz) Uc 250V AC 130V/250V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 1300V以下 800V以下/1500V以下
三相３線200V 保護箇所 対地間（L-E間） 線間（L-L間）
形式 LS-TE32FS LS-TL32FS
最大連続使用電圧(50/60Hz) Uc 250V AC 250V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 1300V以下 1500V以下
三相３線400V 保護箇所 対地間（L-E間） 線間（L-L間）
形式 LS-TE34FS LS-TL34FS
最大連続使用電圧(50/60Hz) Uc 510V AC 510V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 2500V以下 2500V以下
三相４線100/173V 保護箇所 対地間（L-E間） 線間（L-N間/L-L間）
形式 LS-TE42FS LS-TN42FS
最大連続使用電圧(50/60Hz) Uc 250V AC 130V/250V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 1300V以下 800V以下/1500V以下

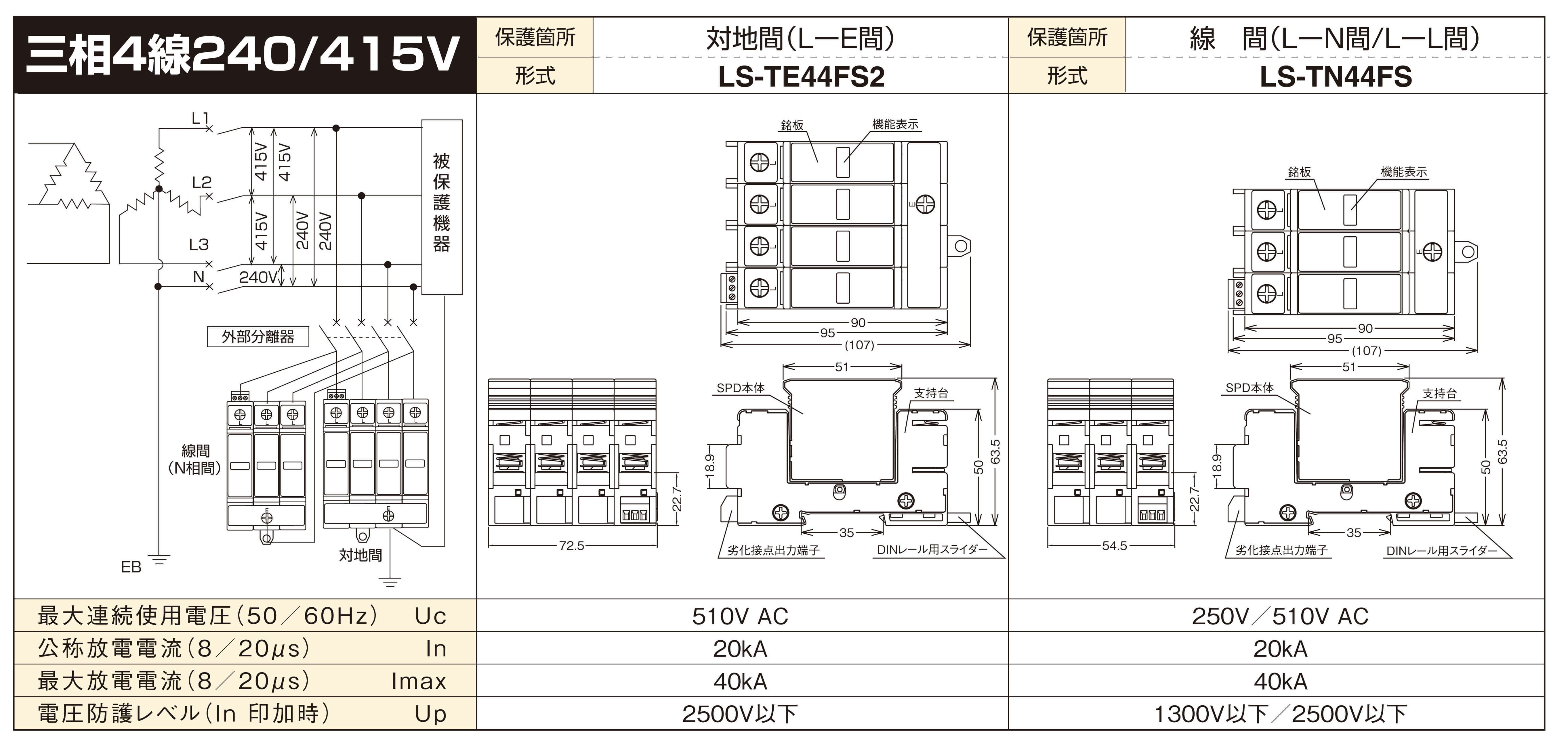

三相４線240/415V 保護箇所 対地間（L-E間） 線間（L-N間/L-L間）
形式 LS-TE44FS2 LS-TN44FS
最大連続使用電圧(50/60Hz) Uc 510V AC 250V/510V AC
公称放電電流（8/20μs） In 20kA 20kA
最大放電電流（8/20μs） Imax 40kA 40kA
電圧防護レベル(In 印加時） Up 2500V以下 1300V以下/2500V以下
形式 LS-T1FS LS-T2FS LS-T4FS
最大連続使用電圧 (50/60Hz) Uc 130V AC 250V AC 510V AC
公称放電電流 （8/20μs） In 20kA
最大放電電流 （8/20μs） Imax 40kA
電圧防護レベル (In印加時) Up 800V以下 1300V以下 2500V以下
  • 質量：LS-T1FS…約95g・LS-T2FS…約105g・LS-T4FS…約120g　

用途

1. 工場、ビル等の電源保護
2. コンピュータや電子機器関係の電源保護
3. 火災報知機の電源保護
4. その他低圧機器の電源保護
産業機器／通信機器／低圧配電盤／制御盤
水道施設／各種電気･電子機器

外形寸法図

LS-Tシリーズ
