TA-BX1-2、TA-BX1-3

雷検出制御装置盤

TA-BX1-2, TA-BX1-3

  • 雷センサを内蔵し、襲雷時、電源の開閉を制御

特長

1. 襲雷時、自動的に電源を開放して所内機器類を保護
2. 雷が過ぎて約30分(標準)の後、自動的に電源を投入
3. 信号出力接点付き

形式

TA-BX1-2 制御電源DC24V
TA-BX1-3 制御電源DC48V

特性表

形式 TA-BX1-2 TA-BX1-3
制御電源 DC24V DC48V
雷放電受信周波数 中心周波数 500Hz
雷放電検知範囲 最大約20km(ダイヤル設定による)
感度設定 弱雷 15~20V(1Vステップ)
強雷 18~29V(1Vステップ) 出荷時設定:25V
電磁接触器 機械ラッチ式 定格使用容量220A
タイマー 雷放電検知時に電磁接触器を遮断
1時間可変形(出荷時設定:30分)
動作カウンタ 電磁接触器の動作回数を積算カウント
インパルス耐電圧 25kV(1.2/50μs)
T形アンテナ-本体部接続ケーブル 20m 同軸ケーブル
質量 本体 約40kg
アンテナ 約25kg

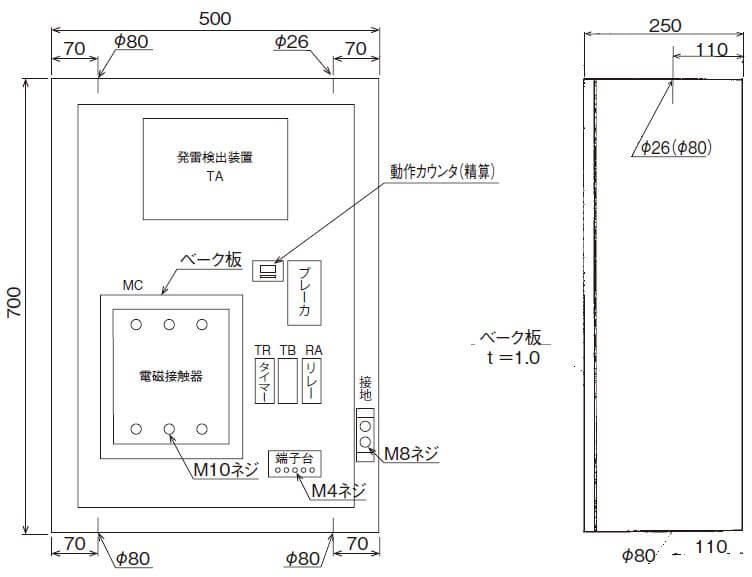

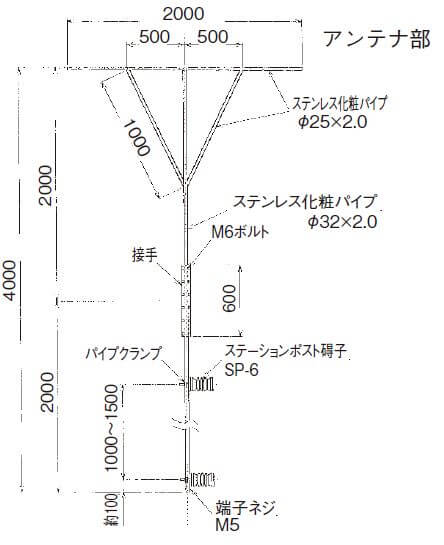

外形寸法図

TA-BX1-2、TA-BX1-3
TA-BX1-2、TA-BX1-3
