TC100A

防爆形ギャップ

TC100A

  • ATEX指令に対応した防爆カテゴリに対応
    防爆エリア Ex Ⅱ 2G EEx m Ⅱ T3対応

特長

1. 爆発性領域におけるガスパイプラインや圧力伝送器などを雷サージから防爆保護
2. 密閉構造で、内部は高品質のセラミックを使用したガス入りギャップ式
3. 極めて低い放電電圧
4. 高い信頼性と堅牢性

形式

TC100A

特性表

形式 TC100A
公称直流放電開始電圧 100V±20%
公称放電電流(8/20μs)In 100kA
インパルス電流(10/350μs)Iimp 100kA
雷インパルス放電開始電圧(1kV/μs) 950V
静電容量注1) 20pF
接続 M10ボルト、ナット(SUS)
使用温度範囲 T -40℃~+80℃
外郭の保護等級 IP67
使用電線範囲 22mm2
  • 注1)1kHz、参考値
  • 日本の防爆エリアでは、日本の防爆認定が別途必要です。

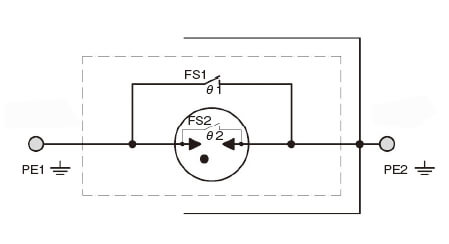

回路図

TC100A

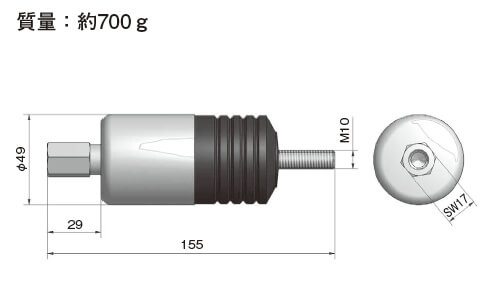

外形寸法図

TC100A
