盤内・電柱取付用耐雷トランス
WBシリーズ

特長

1. 小型・軽量タイプ

2. 一次（入力電源）側からの侵入サージを約1/100（10,000V→100V）以下に減衰

3. インパルス耐電圧は30kV

4. 耐候性プラボックスに収納した屋内・屋外兼用タイプ

注）プラボックスを外して使用する場合は、対地絶縁を確保するため、木板等の絶縁板に取り付けてください。

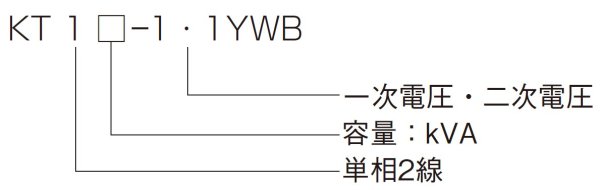

形式

特性表

項目	性能・仕様
定格一次電圧	100/100V
定格二次電圧
相数	単相2線
定格容量	0.1kVA、0.2kVA、0.3kVA
定格周波数	50Hz/60Hz（共用）
耐熱クラス	B種
冷却方式	乾式自冷式
絶縁抵抗	各端子間（500Vメガーにて）100MΩ以上
電圧変動率	6％以下
効率	93％以上
耐電圧	一次-二次間	AC10kV（1分間） インパルス30kV（1.2/50μs）
	一次-G間
	二次-G間	AC3kV（1分間）
温度上昇限度	巻線温度上昇	75deg以下
サージ減衰量	平衡（線とアース間）	－40dB（1/100）以下
使用環境	温度－20℃～＋40℃　湿度90％以下
概略質量	約7kg

• 詳細仕様については別途お問い合わせください。

用途

1. 地域防災無線受信アンテナ
2. 小規模コンピュータ・マイコン
3. 水位計・流量計・テレメータ

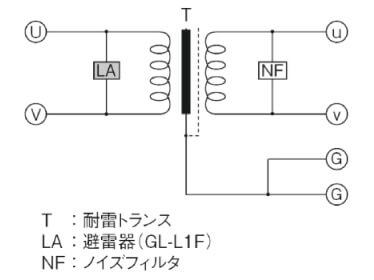

回路図

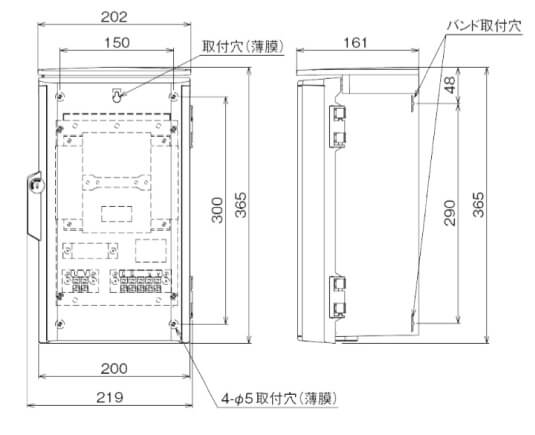

外形寸法図
