ラック収納形耐雷トランス RTシリーズ

特長

1. 一次(入力電源)側からの侵入サージを約1/1000 (10,000V→10V)以下に減衰

2. 超薄形で19インチラック(JIS・EIA規格)に対応

高さ寸法は0.5・1kVAは2U(88mm)、2・3kVAは3U (132.5mm)

3. 切り替えバーにより、100V・200V選択可能

初期設定は200V

4. インパルス耐電圧は30kV

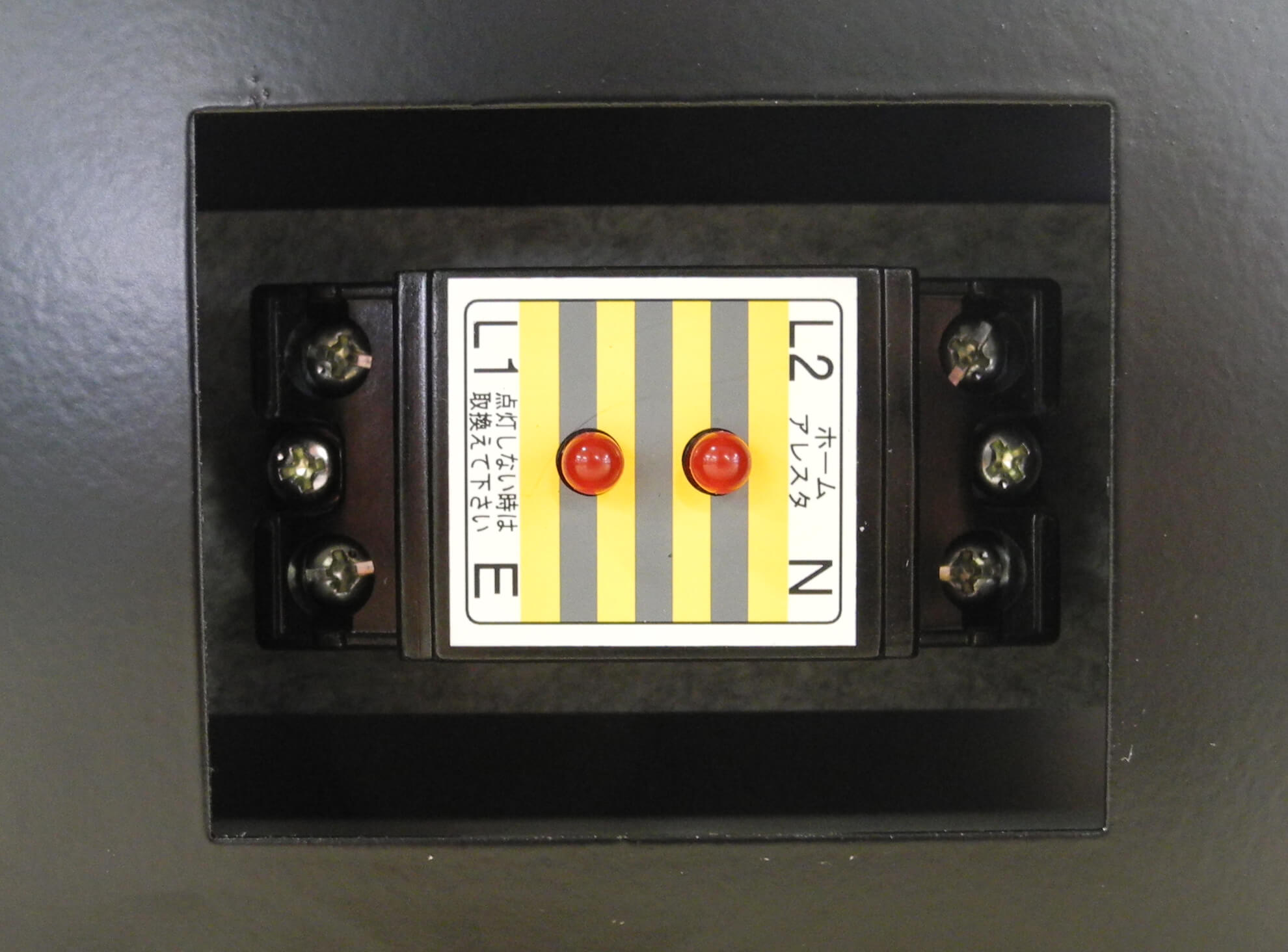

電源用避雷器を内蔵

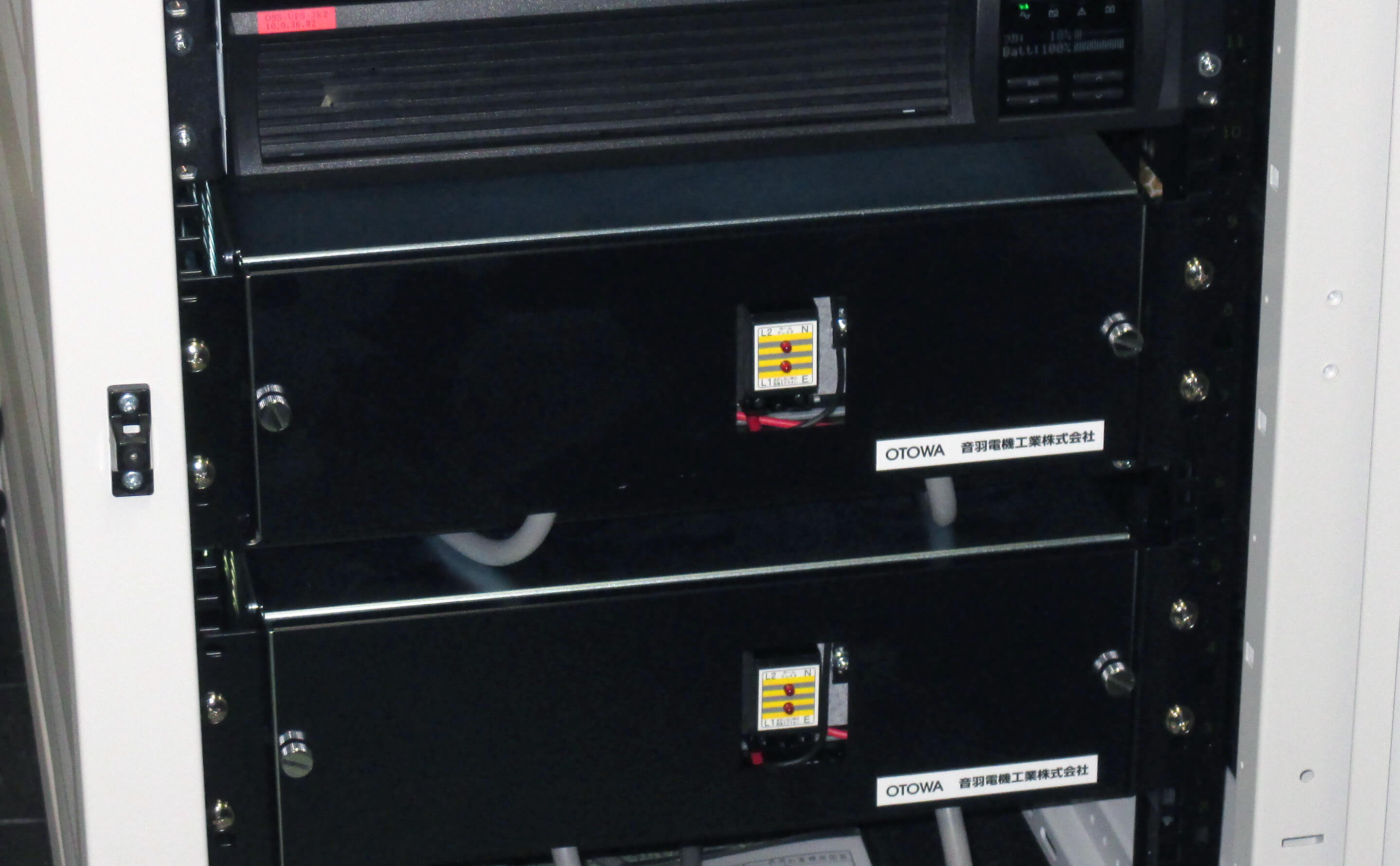

設置例

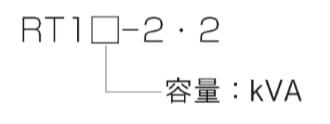

形式

特性表

形式		RT10.5-2・2	RT11-2・2	RT12-2・2	RT13-2・2
定格容量		0.5kVA	1kVA	2kVA	3kVA
ユニットサイズ		2U(2J)	2U(2J)	3U(3J)	3U(3J)
相数		単相2線
定格一次電圧		200(100)V(直並列切替)
定格二次電圧		200(100)V(直並列切替)
温度上昇限度（抵抗法）		75℃以下
電圧変動率		5%以下	4%以下	4%以下	3%以下
効率		93%以上	94%以上	95%以上	96%以上
突入電流倍率		15倍以下
耐電圧	一次～二次間、Ｅ間	AC 10kV（1分間） インパルス30kV（1.2/50μs）
	二次～Ｅ間	AC 3kV（1分間） インパルス10kV（1.2/50μs）
絶縁抵抗	一次～二次間、Ｅ間	DC500V 100MΩ以上
	二次～Ｅ間
サージ減衰量 平衡（線とアース間）		－60dB（1/1000）以下
耐熱クラス		B種
冷却方式		乾式自冷式
使用環境	定格周波数	50／60Hz（共用）
	周囲温度	－20℃～＋40℃
	湿度	90％以下
	標高	1000m以下
	使用場所	室内
概略質量		約24kg注1）	約29kg注1）	約41kg注1）	約56kg注1）
塗装色（マンセル記号）		正面：N1半ツヤ、その他：メッキ

• 注1）重量物のため、L型レールをご用意ください。

用途

情報通信システム、監視カメラシステム、コンピュータ関連機器の電源保護

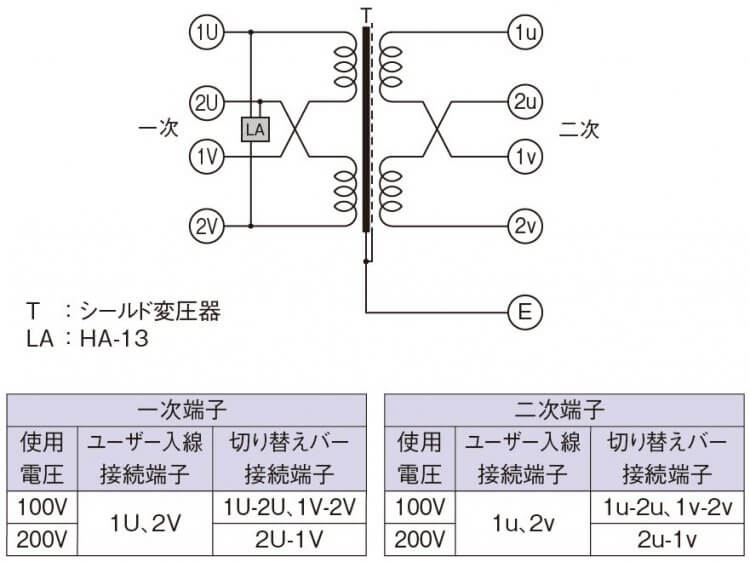

回路図

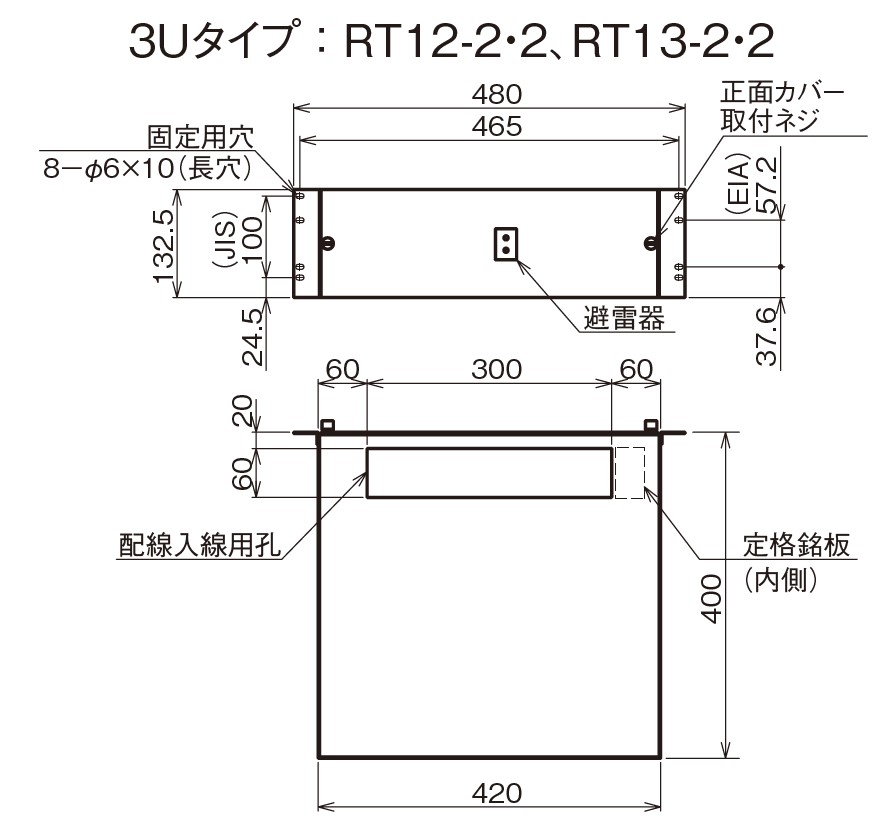

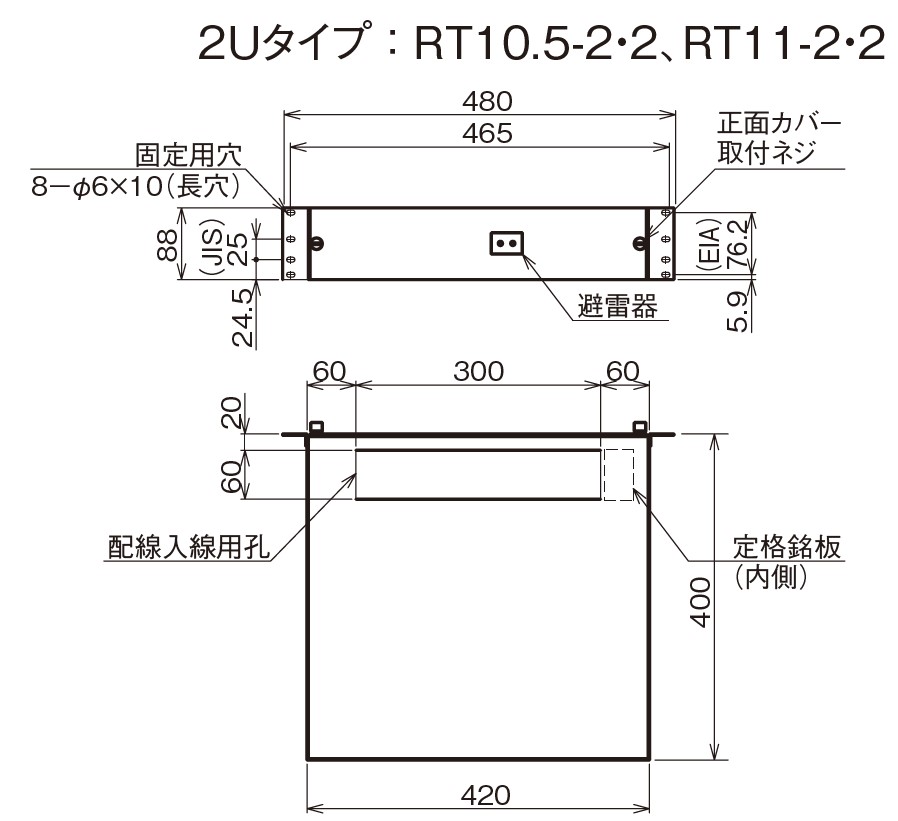

外形寸法図
