ホームアレスタ

特長

1. 安全ブレーカと同寸法

2. 分電盤に安全ブレーカ1個分の空きスペースで取り付け可能

3. 取付工事が容易

4. 1台で単相3線回路の線間、対地間を保護し、省スペース化が可能

5. アレスタ機能表示付きで点検が簡単

6.サージ耐量 10kA（8/20μs）、1回

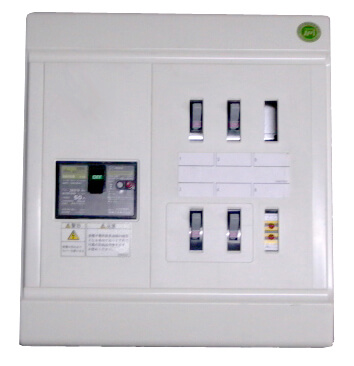

設置例

形式

HA-13

単相2線100V回路に使用可能です。ただし、LEDランプの点灯は片側のみです。

特性表

形式	定格電圧	動作開始電圧注1）		制限電圧注2）		放電耐量、注3） 線間、対地間
		L-N間	N-E間	L-N間	N-E間
		HA-13	AC110/220V 50/60Hz	240V±10％	680V±10％		500V以下	1500V以下	10kA （1回）
単相3線回路注4）

• 注1）直流1mA印加時の動作開始電圧を示す。
• 注2）雷インパルス電流波形 1000A（8/20μs）印加時の制限電圧を示す。
• 注3）雷インパルス電流波形 8/20μsで各間に5分間隔1回印加
• 注4）単相2線100V回路に使用可能です。但し、LEDランプの点灯は片側のみです。
• 注5）使用温度範囲　－20℃～＋50℃

【ホームアレスタの保護効果】

雷の浸入経路	取付箇所	家電製品例	摘要
電源線	ホーム分電盤	掃除機、オーディオ、パソコン、IH 調理器など　又、アース端子があってもアース線を接続していない家電製品。	ホームアレスタの接地端子と家電製品の接地端子を接続し、一点で接地してください。
接地線		給湯器、洗濯機、乾燥機、エアコン、冷蔵庫など接地線（アース線）を接続している家電製品。

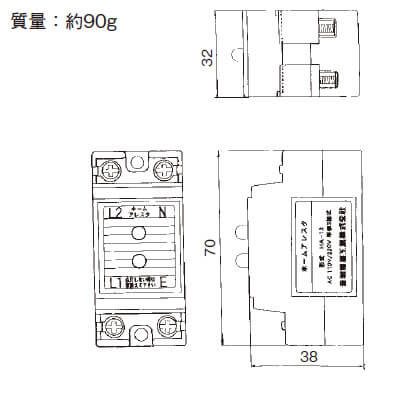

外形寸法図
