サンダーカットタップ

特長

1. IP電話などの機器を雷サージから保護

2. バイパス回路により優れた保護性能

雷サージをバイパス回路により迂回させ、電子機器を保護する方式(バイパスアレスタ方式)のため、保護性能が優れています。

3. 電源コンセント7口タイプ

4. ADSL回線及びアナログ回線に適応

5. 避雷器機能表示付き

LEDランプ消灯により交換時期を目視で確認できます。

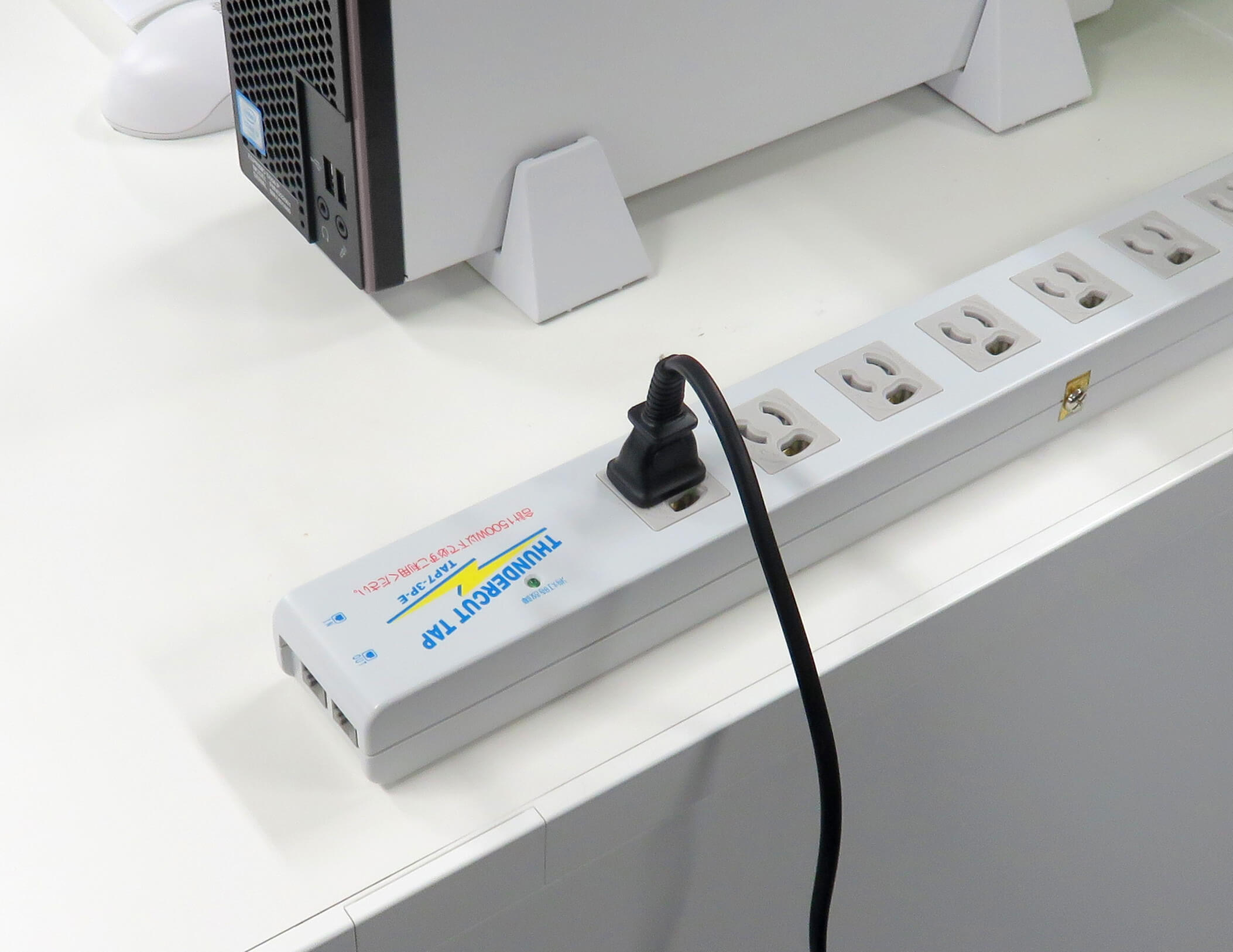

使用例

劣化表示

形式

TAP7-3P-E

特性表

形式		TAP7-3P-E
適用電圧		AC100V(50/60Hz)
定格電圧		AC125V(50/60Hz)
合計定格電力		1500W
フェライトコア		クランプタイプ インピーダンス特性:105Ω(24dB相当)以上/100MHz
適応通信回線		ADSL回線・ISDN回線・アナログ回線
サージ電流耐量		10kA(8/20μs)
制限電圧	通信線間	250V(100V/s)
	電源線間	480V(100A)
	通信-電源間	1800V以下(1.2/50μs)
電源回路 形状	入力	2極 (接地極付、トラッキング防止機能付)
	出力	2極 接地極付 7口
電話回線 入出力形状		6極2芯モジュラージャック
使用温度範囲		−10°C~+40°C
避雷器機能表示ランプ		点灯:保護/消灯:要交換

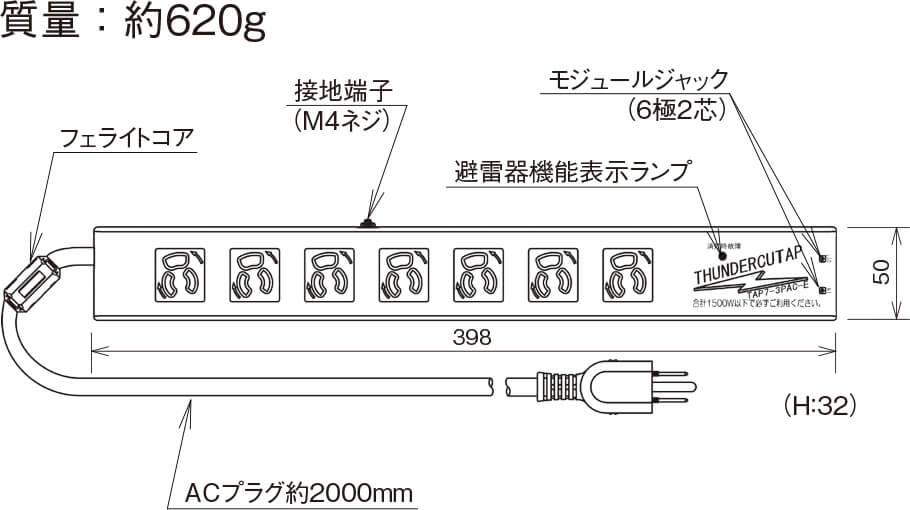

外形寸法図
