CS-NPJ50-V1600

高出力同軸ケーブル用SPD

CS-NPJ50-V1600

  • JIS C 5381-21対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 許容電力 3000W
許容電力6000Wなどの特殊仕様についてもご用意しています。
2. 各種無線装置を雷サージから保護
3. 優れた高周波特性
4. 外部導体の特殊メッキ採用による高品質、高性能
接触性能、高周波特性の向上と優れた耐候性
5. 確実な締め付け可能なカップリング構造
カップリングナットのスパナがけ構造により工具を用い確実な締め付け管理が可能
6. RoHS規制物質対応

形式

CS−NPJ50−V1600

特性表

形式

 伝送周波数
帯域		 最大連続使用
電圧Uc		 許容電力注1) 挿入損失 VSWR コネクタ インピーダンス 電圧防護レベル
Up		 インパルス耐久性注2)
100kHz ～
1.5GHz		 100kHz ～
2.1GHz		 100kHz ～
1.5GHz		 100kHz ～
2.1GHz		 C2
(8/20μs)

D1

(10/350μs)
CS-NPJ50-V1600 100kHz ～
2.1GHz		 250V DC 3000W 0.1dB以下 0.2dB以下 1.1以下 1.2以下 N型 50Ω 1900V以下 10kA 1.0kA
  • 注1）許容電力6000Wなどの特殊仕様についてもご用意しています。
  • 注2）カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs10kA（正負・各5回・計10回）、D1:10/350μs 1.0kA（正負・各1回・計2回）

用途

同軸ケーブル（coaxial）から侵入する雷サージから機器を保護。
各種無線通信の送信または受信、情報管理装置の雷保護、レーダー情報処理システムの雷保護 （N型コネクタ）
　
※送受信機での使用についてはお問い合わせください。　

外形寸法図

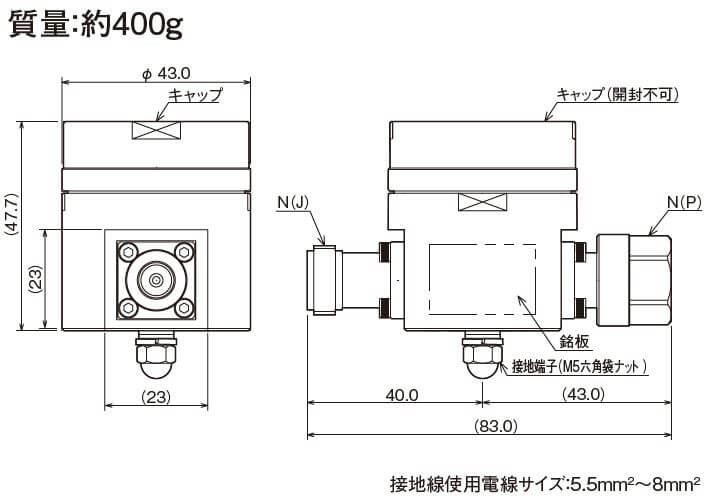

CS-NPJ50-V1600
