省電力サージシェルタ SSEシリーズ

SSEシリーズ

  • 高性能三重シールド耐雷変圧器
    ※サージシェルタは音羽電機工業の登録商標です。

特長

1. 侵入サージを約1/10,000(10,000V→1V)に減衰
2. 無負荷損を大きく低減
3. 電気代削減で環境負担を軽減
4. 一次(入力電源)側からの侵入サージのみでなく、二次(負荷設備)側からの侵入サージにも確実に減衰効果を発揮
5. 一次側と二次側の電位を独立(絶縁化)させた多重シールド構造を採用し、大地又は接地から入るサージも確実に遮断
6. ノイズカット機能付き

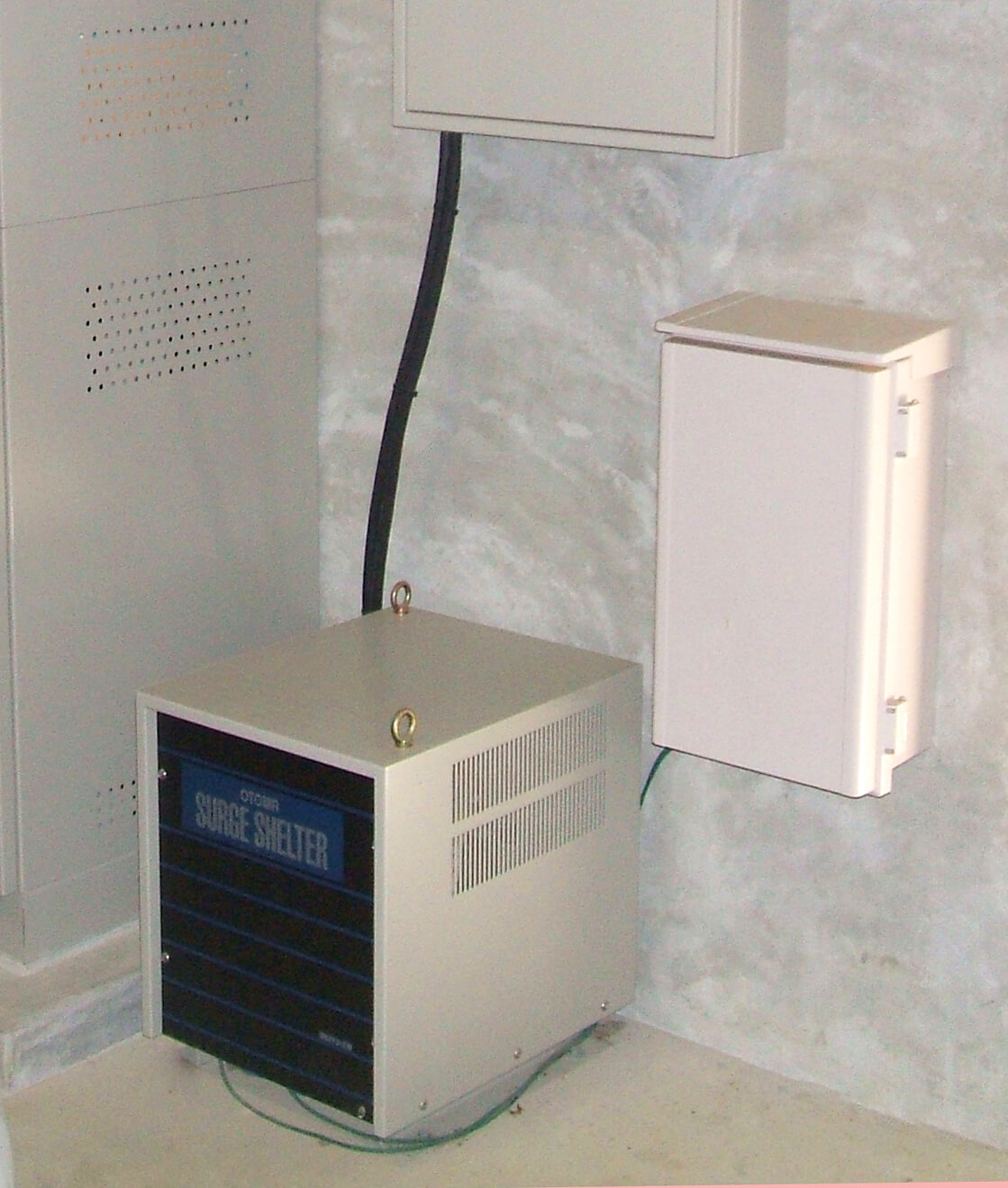

設置例

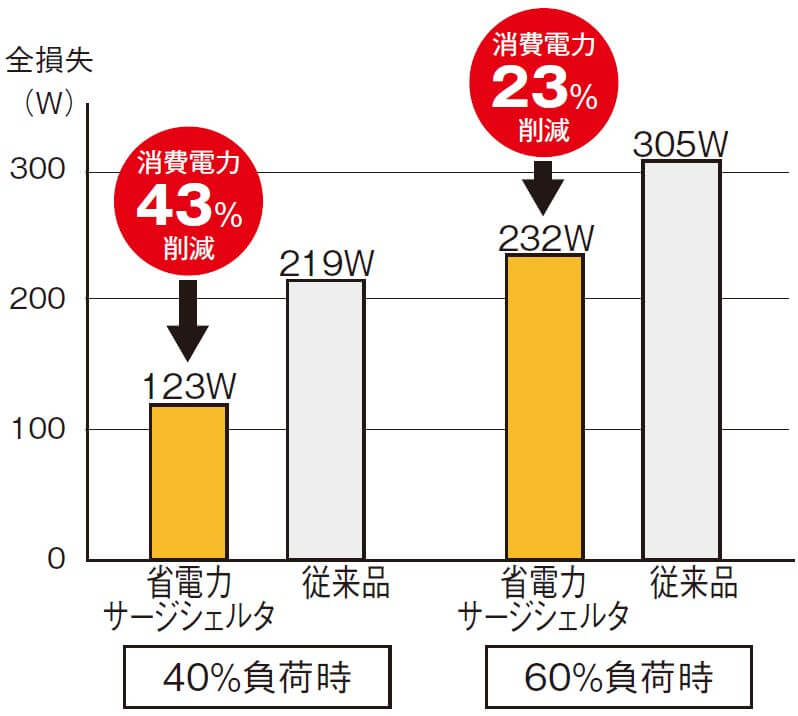

省エネ効果 比較

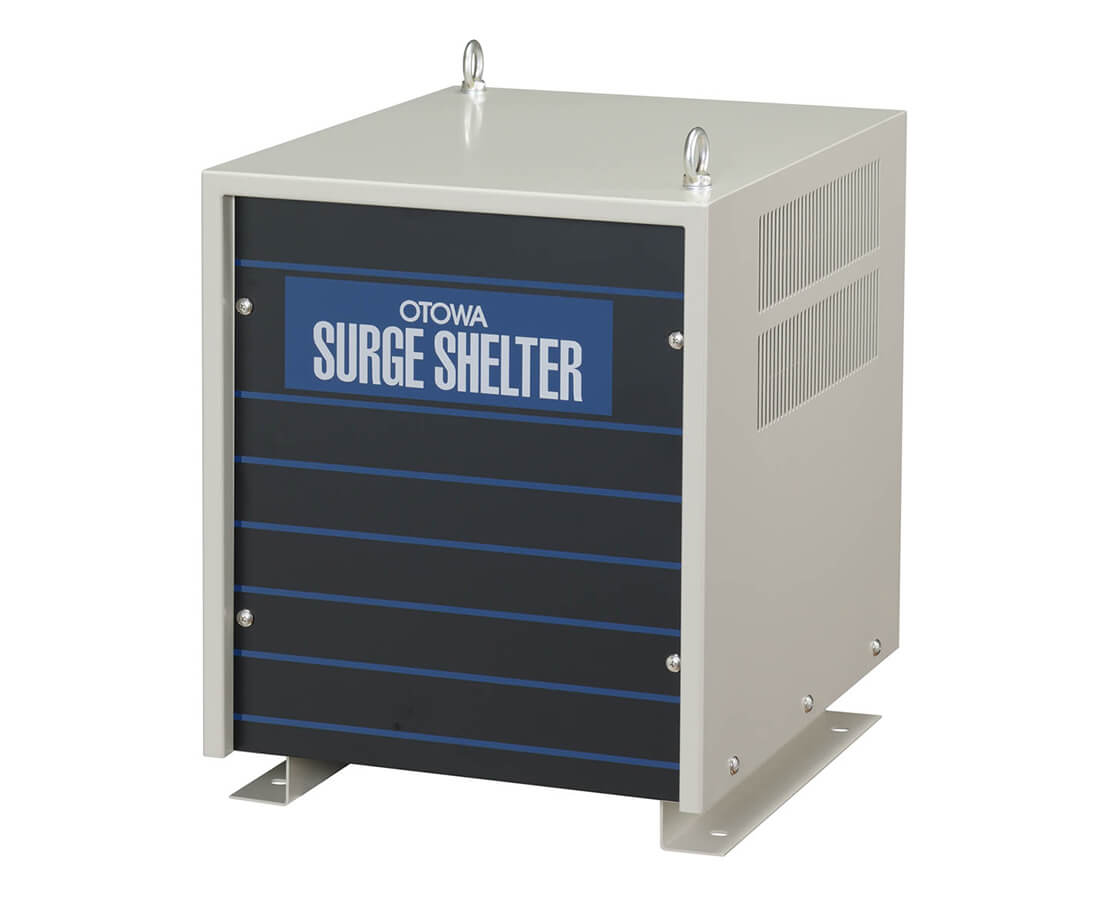

形式

特性表

形式 SSE330-2・2 SSE350-2・2
相数 三相
定格一次電圧注1) 200V
定格二次電圧注2) 200V
定格容量 30kVA 50kVA
耐熱クラス H種
冷却方式 乾式自冷式
電圧変動率 お問い合わせください
効率 お問い合わせください
絶縁抵抗 各端子間
(500Vメガーにて)
100MΩ以上
耐電圧注3) 一次と二次間 AC10kV(1分間)
インパルス30kV
(1.2/50μs)
一次と接地間(En,Es)
二次と接地間(Ep,En)
温度上昇限度(抵抗法) 120℃
サージ減衰量( 移行率) -60dB(1/1000)
使用環境 定格周波数 50/60Hz
周囲温度 -20℃~+40℃
湿度 90℃以下
標高 1000m以下
使用場所 室内注4)
塗装色(マンセル記号) 5Y7/1半ツヤ
  • 注1)一次電圧は、110,115,220,240,420,440Vについても対応します。
  • 注2)二次電圧は、50%抵抗負荷時にほぼ一次側に入力した電圧に近い電圧が得られるように設定しています。
  • 注3)耐電圧の詳細については、別途お問い合わせください。
  • 注4)屋外については、打ち合わせの上設計、製作致します。
  • 注5)特殊な仕様についてもご相談に応じます。

回路図
