三相3線式500V AC 省スペースブック型ノイズフィルタ

HF3000C-SZA

  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 国内電源用低漏洩電流・高減衰タイプ

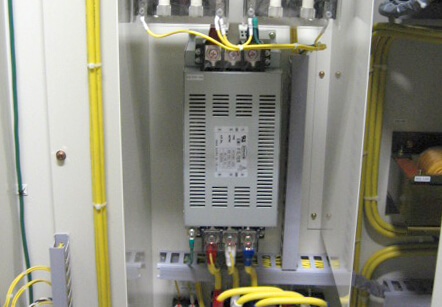

2. 取付幅の狭い場所や実装密度が高い装置の有効スペース利用と小型化に貢献
3. フィルタ内コンデンサは故障モードがオープンのため安心
4. 端子カバー脱着レス構造により作業性が向上
5. 減衰特性により3シリーズが選択可能
SZCシリーズ<SZAシリーズ<SZBシリーズ(減衰量大)
6. 最適化のための回路定数変更が可能
別途お問い合わせください。
7. RoHS規制物質対応

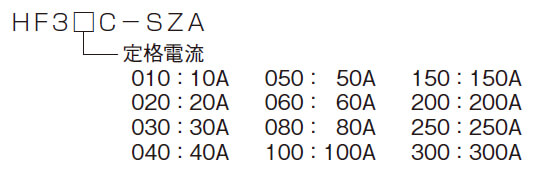

形式

特性表

形式 HF3010C-SZA HF3020C-SZA HF3030C-SZA HF3040C-SZA HF3050C-SZA HF3060C-SZA HF3080C-SZA HF3100C-SZA HF3150C-SZA HF3200C-SZA HF3250C-SZA HF3300C-SZA
定格電圧 三相3線式 500V AC(530V AC max)(50/60Hz)
定格電流 10A 20A 30A 40A 50A 60A 80A 100A 150A 200A 250A 300A
耐電圧 2000V ACまたは2830V DC 1分間(線間ー対地間)
漏洩電流 7mA max 400V AC 50Hz(by UL1283)
使用温度範囲 −20℃〜+50℃
安全規格 CSA C22.2 No.8(c-UL)/UL1283/EN60939-2
耐振性 周波数:10Hz〜55Hz 加速度:9.8m/s2

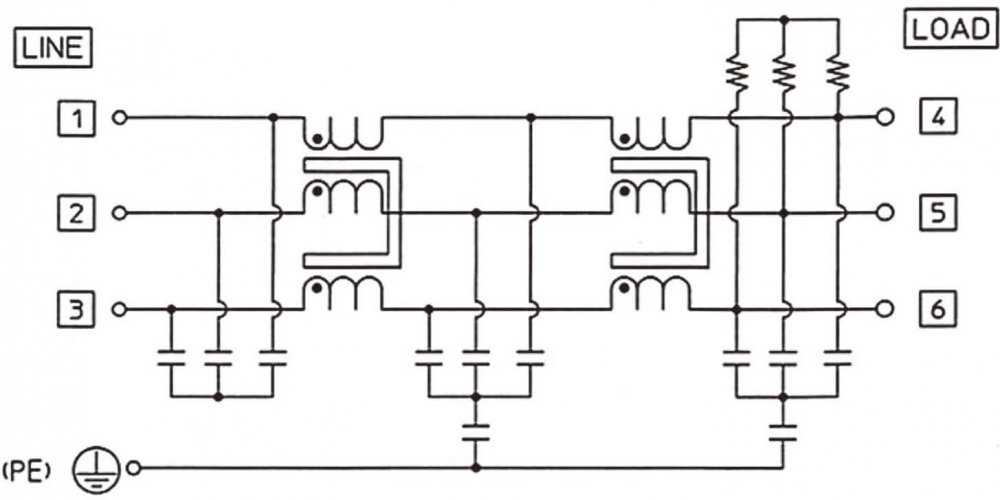

回路図

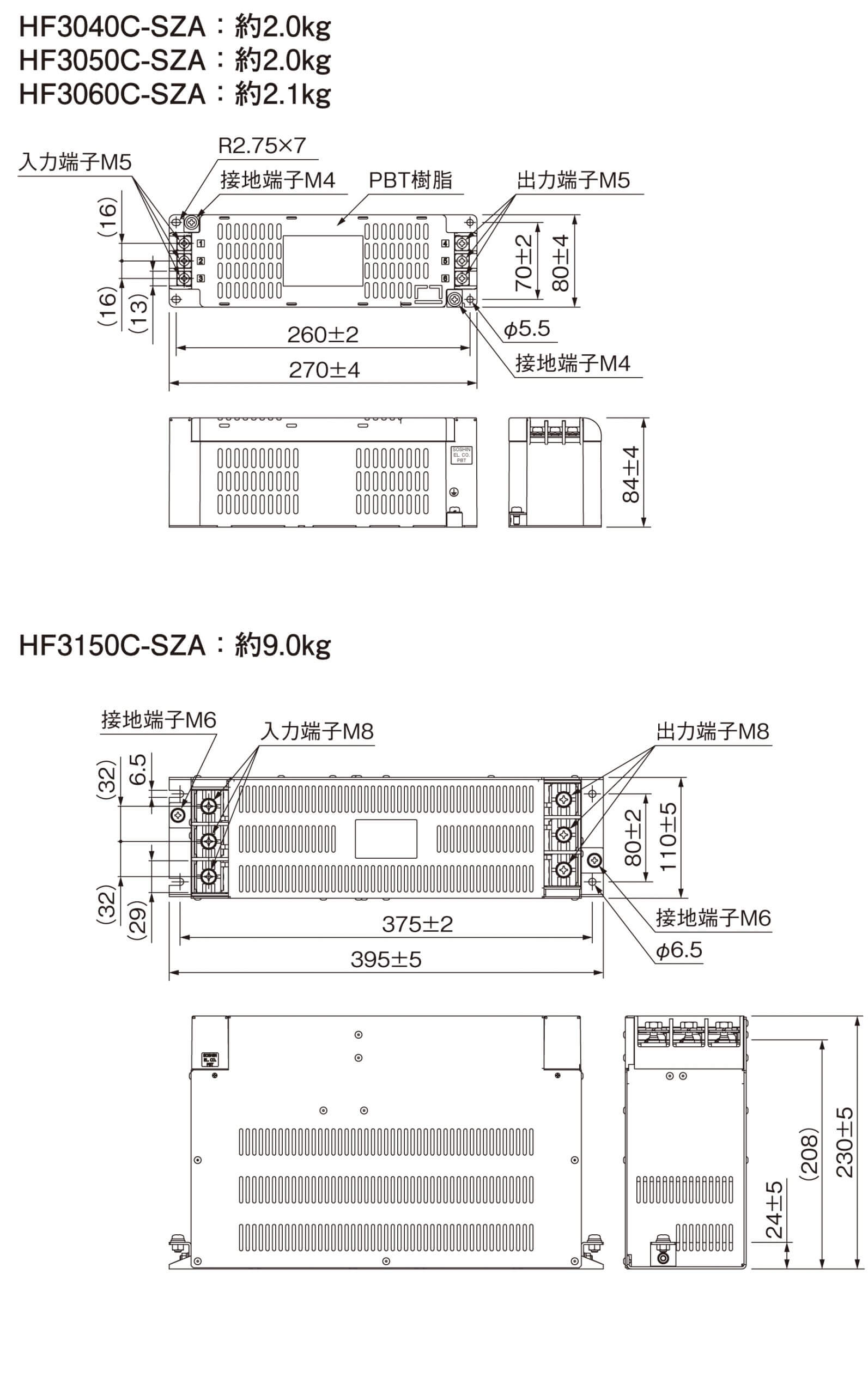

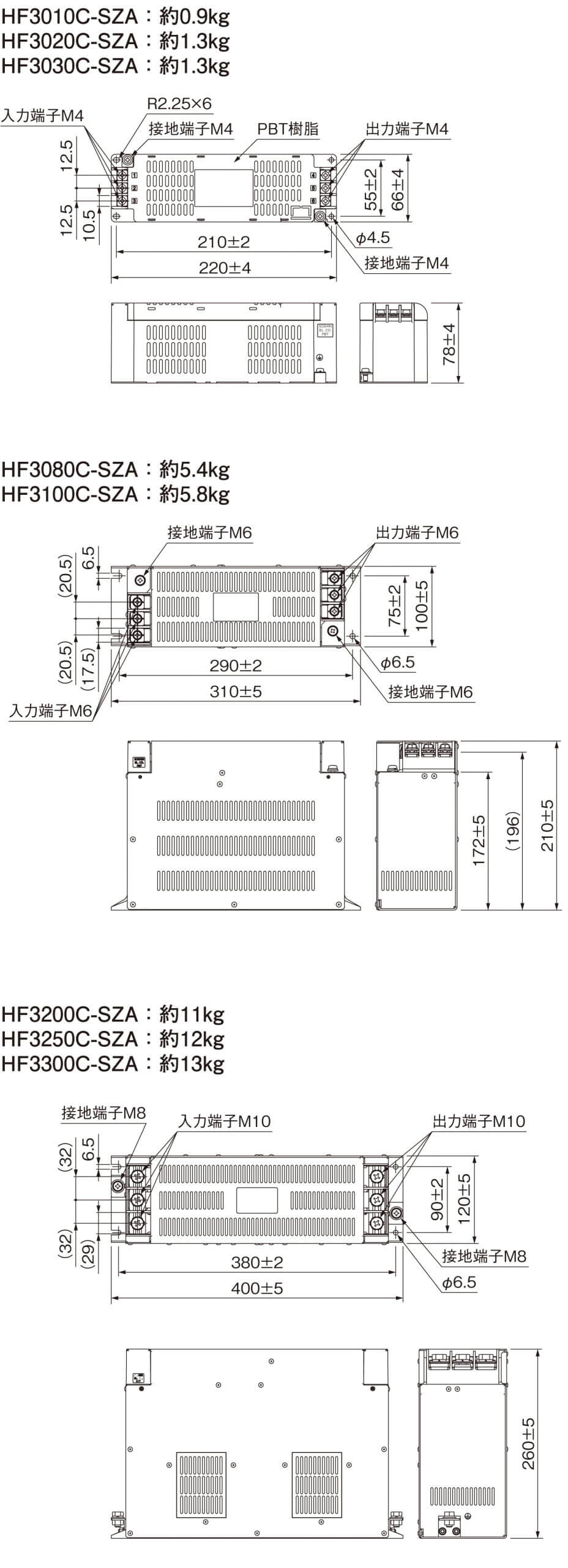

外形寸法図
