製品案内

特長

1. 同軸ケーブルから侵入する雷サージに対して、モニタカメラ・ITV・監視カメラを保護
2. 電源重畳タイプに対応
3. 屋外取り付けが可能
4.サージ耐量 3000A(8/20μs)
設置例

設置例

形式

SA-16MC  最大入力電圧 16V DC
SA-25MC  最大入力電圧 25V DC

特性表

形式

最大
入力電圧
最大
負荷電流
動作開始電圧注1)
同軸ケーブル芯線-編組間
直流放電開始電圧注2)
同軸ケーブル編組-接地間
制限電圧注3) コネクタ 放電耐量注4)
線間、対地間
内部抵抗
(一線)
静電容量注5)

同軸ケーブル

芯線-編組間

同軸ケーブル

編組-接地間

SA-16MC 16V DC 200mA 22V 90V±20% 25V以下 300V以下 F型 75Ω 3000A 2Ω±10% 約100pF
SA-25MC 25V DC 33V 42V以下
  • 注1)直流1mA印加時の動作開始電圧を示す。
  • 注2)直流電圧印加時の放電開始電圧を示す。
  • 注3)雷インパルス電流波形 1000A(8/20μs)印加時の制限電圧を示す。
  • 注4)雷インパルス電流波形 8/20μsで各間に5分間隔2回印加
  • 注5)1MHz、参考値
  • 注6)使用温度範囲 -20℃~+50℃

用途

同軸ケーブル(coaxial)から侵入する雷サージから機器を保護。
屋外で設置するITV・監視カメラ、F型コネクタを使用した機器

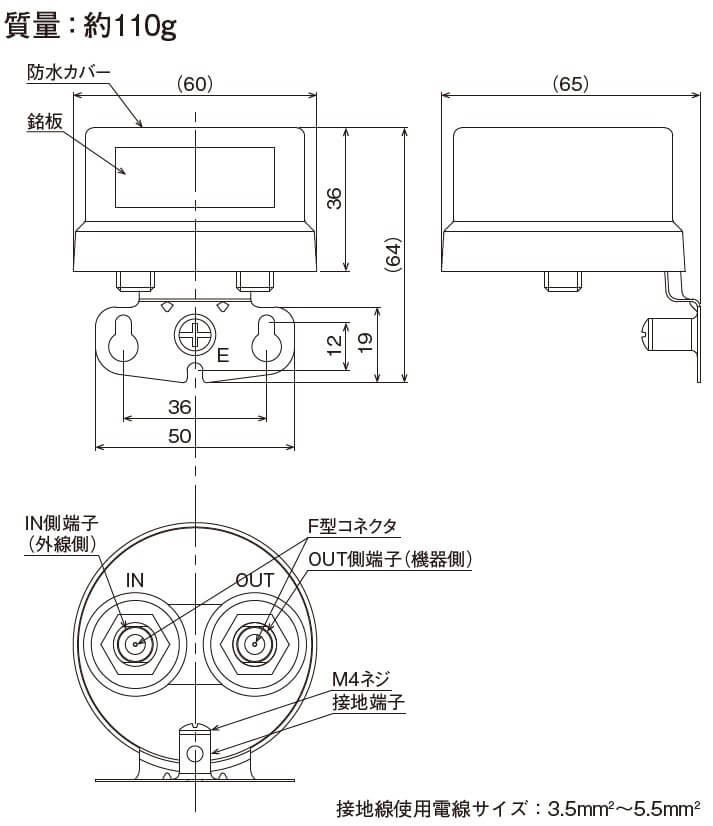

外形寸法図

SA-16MC,SA-25MC
