>> P.156

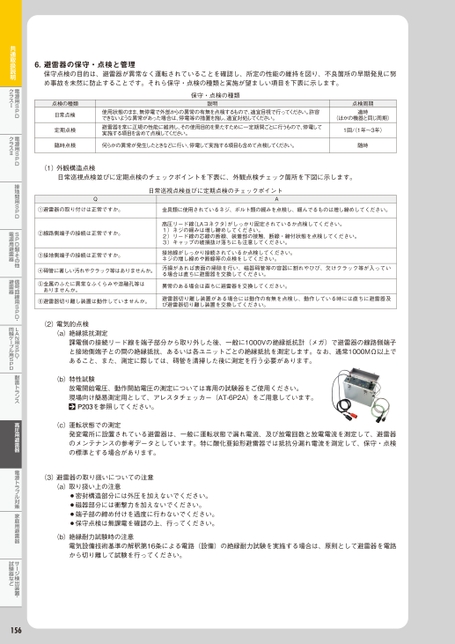

電源用SPDクラスⅠ接地間用SPD耐雷トランス信号回線用SPD・避雷器電源トラブル対策電源用SPDクラスⅡSPD盤・その他電源用避雷器高圧用避雷器LAN用SPD・同軸ケーブル用SPD家庭用避雷器ホームアレスタサージ検出装置・試験器など保守・点検の種類説明使用状態のまま、無停電で外部からの異常の有無を点検するもので、適宜目視で行ってください。許容できないような異常があった場合は、停電等の措置を施し、適宜対処してください。避雷器を常に正規の性能に維持し、その使用目的を果たすために一定期間ごとに行うもので、停電して実施する項目を含めて点検してください。点検周期適時(ほかの機器と同じ周期)1回/1年〜3年)何らかの異常が発生したときなどに行い、停電して実施する項目も含めて点検してください。随時点検の種類日常点検定期点検臨時点検(1)外観構造点検日常巡視点検並びに定期点検のチェックポイントを下表に、外観点検チェック箇所を下図に示します。Q日常巡視点検並びに定期点検のチェックポイントA①避雷器の取り付けは正常ですか。金具類に使用されているネジ、ボルト類の緩みを点検し、緩んでるものは増し締めしてください。②線路側端子の接続は正常ですか。③接地側端子の接続は正常ですか。④碍管に著しい汚れやクラック等はありませんか。⑤金属のふたに異常なふくらみや溶融孔等はありませんか。⑥避雷器切り離し装置は動作していませんか。高圧リード線(LAコネクタ)がしっかり固定されているか点検してください。1)ネジの緩みは増し締めしてください。2)リード線の芯線の断線、装着部の接触、断線・締付状態を点検してください。3)キャップの破損抜け落ちにも注意してください。接地線がしっかり接続されているか点検してください。ネジの増し締めや断線等の点検をしてください。汚損があれば表面の掃除を行い、磁器碍管等の容器に割れやひび、欠けクラック等が入っている場合は直ちに避雷器を交換してください。異常のある場合は直ちに避雷器を交換してください。避雷器切り離し装置がある場合には動作の有無を点検し、動作している時には直ちに避雷器及び避雷器切り離し装置を交換してください。6.避雷器の保守・点検と管理保守点検の目的は、避雷器が異常なく運転されていることを確認し、所定の性能の維持を図り、不良箇所の早期発見に努め事故を未然に防止することです。それら保守・点検の種類と実施が望ましい項目を下表に示します。共通取扱説明(2)電気的点検(a)絶縁抵抗測定課電側の接続リード線を端子部分から取り外した後、一般に1000Vの絶縁抵抗計(メガ)で避雷器の線路側端子と接地側端子との間の絶縁抵抗、あるいは各ユニットごとの絶縁抵抗を測定します。なお、通常1000MΩ以上であること、また、測定に際しては、碍管を清掃した後に測定を行う必要があります。(b)特性試験放電開始電圧、動作開始電圧の測定については専用の試験器をご使用ください。現場向け簡易測定用として、アレスP202タチェッカー(AT-6P2A)をご用意しています。を参照してください。(c)運転状態での測定発変電所に設置されている避雷器は、一般に運転状態で漏れ電流、及び放電回数と放電電流を測定して、避雷器のメンテナンスの参考データとしています。特に酸化亜鉛形避雷器では抵抗分漏れ電流を測定して、保守・点検の標準とする場合があります。(3)避雷器の取り扱いについての注意(a)取り扱い上の注意¡密封構造部分には外圧を加えないでください。¡磁器部分には衝撃力を加えないでください。¡端子部の締め付けを過度に行わないでください。¡保守点検は無課電を確認の上、行ってください。(b)絶縁耐力試験時の注意避雷器接続端子(LAコネクタ)ST-D3形避雷器端子絶縁カバー碍管支持バンド金属蓋接地側端子避雷器切り離し装置接地側リード線電気設備技術基準の解釈第16条による電路(設備)の絶縁耐力試験を実施する場合は、原則として避雷器を電路から切り離して試験を行ってください。156
| <
|
> |
>>
