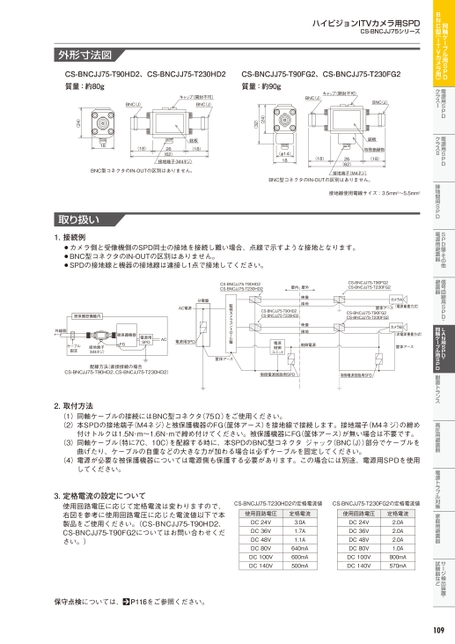

電源用SPDクラスⅠ接地間用SPD耐雷トランス信号回線用SPD・避雷器電源トラブル対策電源用SPDクラスⅡSPD盤・その他電源用避雷器高圧用避雷器LAN用SPD・同軸ケーブル用SPD家庭用避雷器ホームアレスタサージ検出装置・試験器など同軸ケーブル用SPDBNC型(ITVカメラ用)109ハイビジョンITVカメラ用SPDCS-BNCJJ75シリーズBNC型コネクタのIN-OUTの区別はありません。接地端子(M4ネジ)接地線使用電線サイズ:3.5mm2～5.5mm2CS-BNCJJ75-T90FG2、CS-BNCJJ75-T230FG2質量:約90gキャップ(開封不可)BNC(J)BNC(J)銘板特殊絶縁物(18)(φ14)18(18)26(62)(24)(32)外形寸法図CS-BNCJJ75-T90HD2、CS-BNCJJ75-T230HD2質量:約80gBNC(J)キャップ(開封不可)BNC(J)18(18)26(62)銘板(18)BNC型コネクタのIN-OUTの区別はありません。接地端子(M4ネジ)(24)カメラA筐体アース(電源重畳方式)CS-BNCJJ75-T90FG2CS-BNCJJ75-T230FG2カメラB(非電源重畳方式)筐体アースCS-BNCJJ75-T90HD2CS-BNCJJ75-T230HD2映像接地映像接地電源制御ユニット制御電源監視カメラコントロール盤筐体アース制御電源回路用SPD制御電源回路用SPD分電盤AC電源被保護設備盤内外線側ケーブル固定接地端子(M4ネジ)被保護機器FG電源用SPDAC電源用SPD配線方法(直接接続の場合CS-BNCJJ75-T90HD2、CS-BNCJJ75-T230HD2)2.取付方法取り扱い1.接続例¡カメラ側と受像機側のSPD同士の接地を接続し難い場合、点線で示すような接地となります。¡BNC型コネクタのIN-OUTの区別はありません。¡SPDの接地線と機器の接地線は連接し1点で接地してください。CS-BNCJJ75-T90HD2CS-BNCJJ75-T230HD2屋内屋外CS-BNCJJ75-T90FG2CS-BNCJJ75-T230FG2(1)同軸ケーブルの接続にはBNC型コネクタ(75Ω)をご使用ください。(2)本SPDの接地端子(M4ネジ)と被保護機器のFG(筐体アース)を接地線で接続します。接地端子(M4ネジ)の締め付けトルクは1.5N・m～1.6N・mで締め付けてください。被保護機器にFG(筐体アース)が無い場合は不要です。(3)同軸ケーブル(特に7C、10C)を配線する時に、本SPDのBNC型コネクタジャック(BNC(J))部分でケーブルを曲げたり、ケーブルの自重などの大きな力が加わる場合は必ずケーブルを固定してください。(4)電源が必要な被保護機器については電源側も保護する必要があります。この場合には別途、電源用SPDを使用してください。3.定格電流の設定について使用回路電圧に応じて定格電流は変わりますので、右図を参考に使用回路電圧に応じた電流値以下で本製品をご使用ください。(CS-BNCJJ75-T90HD2、CS-BNCJJ75-T90FG2についてはお問い合わせください。)CS-BNCJJ75-T230HD2の定格電流値CS-BNCJJ75-T230FG2の定格電流値使用回路電圧定格電流使用回路電圧定格電流DC24VDC36VDC48VDC80VDC100VDC140V3.0A1.7A1.1A640mA600mA500mADC24VDC36VDC48VDC80VDC100VDC140V2.0A2.0A2.0A1.0A800mA570mA保守点検については、P117をご参照ください。
| <
|
> |
>>
